PXIS-2719A
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Соответствует спецификации PXI Rev. 2.2
- 1 системный слот + 18 периферийных
- Эффективная система принудительного охлаждения
- Рабочая температура: от 0 до +55 ˚C

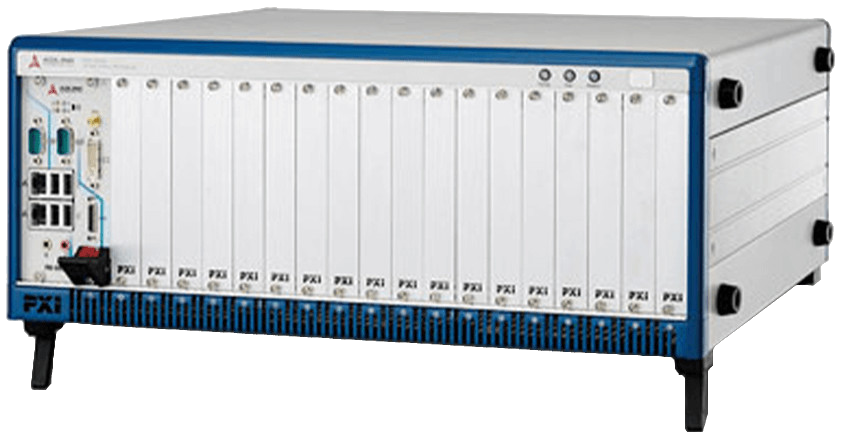

PXIS-2719A от Adlink — это шасси PXI 3U с рядом современных функций:
- Инновационная система охлаждения для эффективного равномерного отведения тепла
- Стабильная работа в расширенном диапазоне температур окружающей среды
- Интеллектуальная система администрирования шасси с динамическим мониторингом и управлением вентиляторами, напряжениями, и температурой внутри шасси
- Удаленное администрирование через стандартный порт RS-232
Шасси PXIS-2719A соответствует спецификациям PXI и CompactPCI и имеет 1 системный слот и 18 периферийных. Оно соответствует или превосходит требования приложений в части количества слотов, работы в расширенном температурном диапазоне, возможностей отведения тепла, и выполнено в легком и прочном корпусе.
PXIS-2719A оборудовано надежным промышленным блоком питания переменного тока мощностью 600 Вт, которого достаточно для питания всей системы.
Шасси имеет вход для внешнего тактового генератора с частотой 10 МГц, светодиодные индикаторы на передней панели, и слоты PXI/CompactPCI с легким доступом и направляющими для плат для удобства установки и эксплуатации.
Инновационные функции и прочная конструкция делают шасси PXIS-2719 отличным выбором для платформы PXI, отвечающей требованиям испытательных и измерительных приложений.
| Технические характеристики | |
| Напряжение питания переменного тока |
Диапазон: от 85 до 264 В переменного тока Частота: от 47 до 63 Гц |
| Выходное напряжение постоянного тока |
Максимальная суммарная мощность - 600 Вт Максимальная пульсация и помехи: 20 мВ (+5 В 45 А, +3.3 В 42 А) 50 мВ (+12 В 15 А, -12 В 4,75 А) Нестабильность выходного напряжения по нагрузке: ±3% |
| Охлаждение |
Вентиляторы: 3 набора со скоростью воздушного потока 315,9 м3/ч Объем отводимого тепла на каждый слот: 25 Вт (подтверждено испытаниями в термокамере при температуре +55 °C) |
| Количество слотов | 19 (1 системный + 18 периферийных) |
| Размеры | 444 х 178 х 455 мм |
| Вес | 13,4 кг |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Удары | 30 G, полусинусоида, 11 мс |
| Вибрации |
Эксплуатация: 5-500 Гц, 0,31 GRMS, по 3-м осям Хранение: 5-500 Гц, 2,46 GRMS, по 3-м осям |
| Сертификация по выбросам |
EN 61326-1 FCC Class A |
| Соответствие CE |
Безопасность: EN 61010-1 Защита: EN 61326-1 |
| Артикул | Описание |

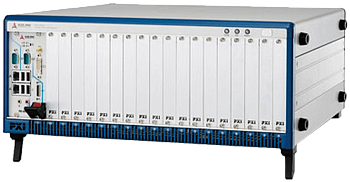

| PXIS‑2719A | 19-слотовое интеллектуальное шасси PXI 3U с блоком питания 600 Вт |
