Impact-O-Graph (регистраторы ударов серии «M»)

Аналоговые регистраторы ударов многократного действия
Chatsworth Data Corporation Производитель:
Chatsworth Data Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Хорошо спроектированные, надёжные и простые
  • Фиксируют силу, направление и время удара
  • Непрерывная запись до 6 месяцев
  • Удары силой до 300g моментально определяются при изучении графика

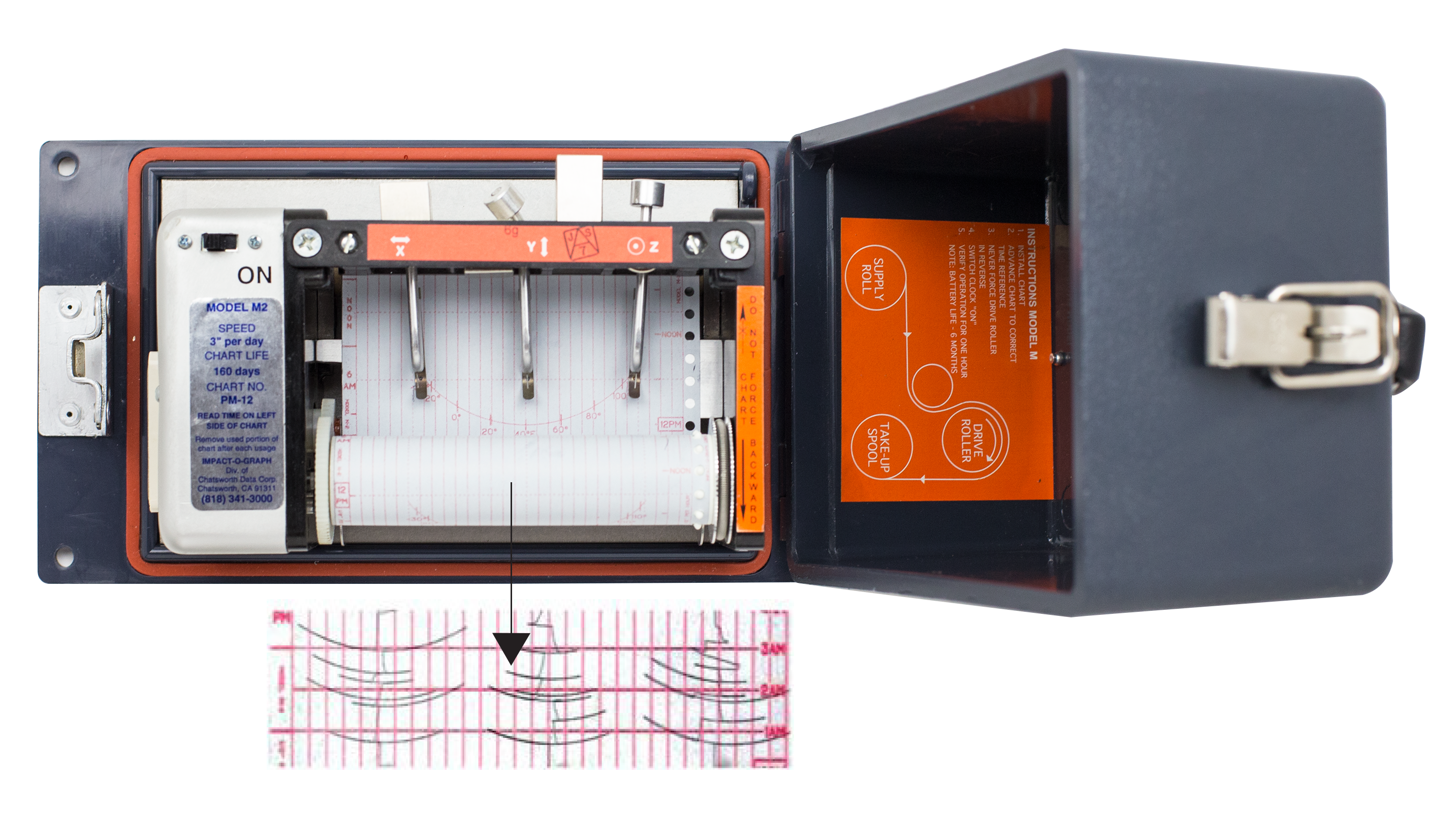

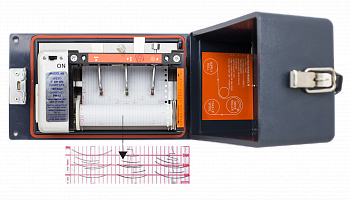

Три подпружиненных пера работают независимо друг от друга, каждое фиксирует показания по одной оси - X, Y и Z. Каждое перо работает под действием угловой вибрации с одной степенью свободы в том направлении, которое оно отслеживает. Свободное от трения, механическое соединение с противовесом (своим для каждого пера) преобразует движение по любой из трёх координат в график соответствующей оси, выполненный на диаграммной бумаге для облегчения чтения.

Регистраторы поставляются с предустановленными бумагой и батареей (чернила не требуются). С каждым регистратором поставляется руководство по использованию.

1. Надёжно закрепите регистратор ударов на контроллируемом объекте.
2. Снимите защитную блокировку и зарядите диаграммную бумагу на начало.
3. Включите регистратор. Закройте крышку, если необходимо.

Регистратор готов фиксировать удары на бумаге, чувствительной к нажатию.

Можно заказать 3 держателя пера с одинаковыми или разными уровнями G, например: 2x, 15y, 6z. Подходящий уровень G зависит от различных факторов, включая чувствительность груза, вид транспорта и упаковки.

  • Подробнее

Технические характеристики
Размеры295 х 115 мм
Вес устройства1,8 кг
Вес в упаковке2,3 кг
Рабочая температура-29...+104 °C
Точность± 15%
МонтажСамоклеющаяся лента или винты
Материал корпусаПоликарбонат

Типичные значения чувствительности для различных типов наземного транспорта

 Тип транспортного средства Значение G
 Легковой автомобиль – хорошие дороги 1
 Фургон – хорошие или плохие дороги 6
 Грузовик/трейлер – хорошие дороги 6
 Грузовик/трейлер – плохие дороги 15
 Внедорожник 15
 Грузовые вагоны ж/д 10
При выборе следует учитывать характер перевозимого груза, упаковку, и режим транспортировки

Уточните модель

 Вес груза Значение G
 Меньше 18 кг 70 - 150
 18 - 45 кг 60 - 80
 45 - 450 кг 20 - 50

Доступные держатели пера*

 Значение G Собственная частота, Гц Критическая длительность импульса, мс
 0-2* 8,5 58,8
 0-4* 10 50
 0-6 12,5 40
 0-10 15,8 31,6
 0-15 19,5 25,6
 0-20 17,6 28,4
 0-30 13 21,8
 0-50 25 20
 0-70 27 18,5
 0-100 29,7 16,6
 0-200 35 14,3
 0-300 38 13,2
*Специальные держатели (за дополнительную плату).

  • Подробнее

Выбирайте регистратор, соответствующий вашим задачам

 Модель Масштаб графика Длительность графика Срок службы батареи
 M-4 12,7 мм/час 40 дней 6 месяцев
 M-3 6,35 мм/час 80 дней 6 месяцев
 M-2 76,2 мм/день 160 дней 6 месяцев
 M-1 50,8 мм/день 240 дней 6 месяцев
 M-M 25,4 мм/день 1 год 6 месяцев

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
