Astro

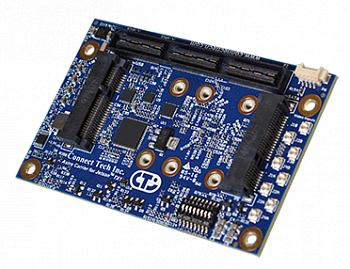

Объединительная плата для NVIDIA Jetson TX1
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • 2 гигабитных порта (10/100/1000)
  • Порты USB и HDMI
  • Множество каналов ввода видео
  • Расширенный температурный диапазон от -40 до +85 °C (плата Astro)

Объединительная плата Astro специально создана для работы с суперкомпьютером-на-модуле NVIDIA Jetson TX1. Astro обеспечивает доступ к ресурсам модуля Jetson TX1, обладая при этом очень компактным размером 87×57 мм. Плата имеет высокую плотность размещения элементов и разъем для коммутации с другими платами, что позволяет использовать стандартные платы Connect Tech и интерфейсные модули по индивидуальному заказу.

Технические характеристики
Совместимость NVIDIA Jetson TX1
Размеры 87 x 57 мм
Расширение Mini PCIe 1 полноразмерная плата или 1 половинная
Передача сигналов PCIe и USB (Mini PCIe)
Хранение данных 1 разъем mSATA, половинная плата
USB 1 порт USB 3.0
2 порта USB 2.0
Сеть 2 гигабитных порта (10/100/1000):
1 на модуле Jetson TX1
1 на встроенном контроллере Intel 82574 PHY
Вводы-выводы общего назначения (GPIO) GPIO 4-бит
Видео 1 интерфейс HDMI
Аудио HD Аудио
1 стереовыход
Последовательные порты 2 порта RS-232/422/485, выбираемые аппаратно
Ввод видео 1 MIPI CSI-2 (на интерфейсном модуле)
8 коаксиальных входов с передачей данных GMSL (на объединительной плате)
Прочие внешние интерфейсы I2C
Управление системой (Кнопки включения, перезагрузки и т.д.)
Ввод для батареи часов реального времени
Разъемы 90-контактный разъем QSH Samtec для коммутации с интерфейсными модулями Connect Tech Inc.
8 разъемов U.FL для ввода видео посредством передачи данных GMSL
Вес ASG001 (объединительная плата Astro): 46 г (с элементами жесткости)
XBG201 (Интерфейсный модуль): 51 г
Jetson TX1: 144 г (с радиатором); 75 г (без радиатора)

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C (рабочая температура модуля Jetson TX1 составляет от -25 до +80 °C (в районе теплопроводящей пластины))
Артикул Описание
ASG001 Connect Tech Inc. Объединительная плата Astro для NVIDIA Jetson TX1
CMG503 Connect Tech Inc. Плата видео адаптера NVIDIA Jetson TX1 with CTI-L4T BSP loaded
XBG201 Connect Tech Inc. Плата переходник Astro Breakout Out Board for NVIDIA® Jetson™ TX1
XBG206 Connect Tech Inc. Плата переходник Astro Breakout Board for NVIDIA Jetson TX2i.
CKG041 Connect Tech Inc. Кабельный набор Starter Cable Kit for Astro Breakout Board XBG201
MSG070 Connect Tech Inc. Блок питания переменного/постоянного тока для Astro (европейская версия) . Входное напряжение 90-264 В переменного тока, выходное напряжение 12 В постоянного тока, ток 2 А максимально, мощность 24 Вт. RoHS, РС/104

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
