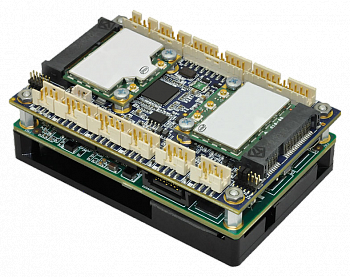

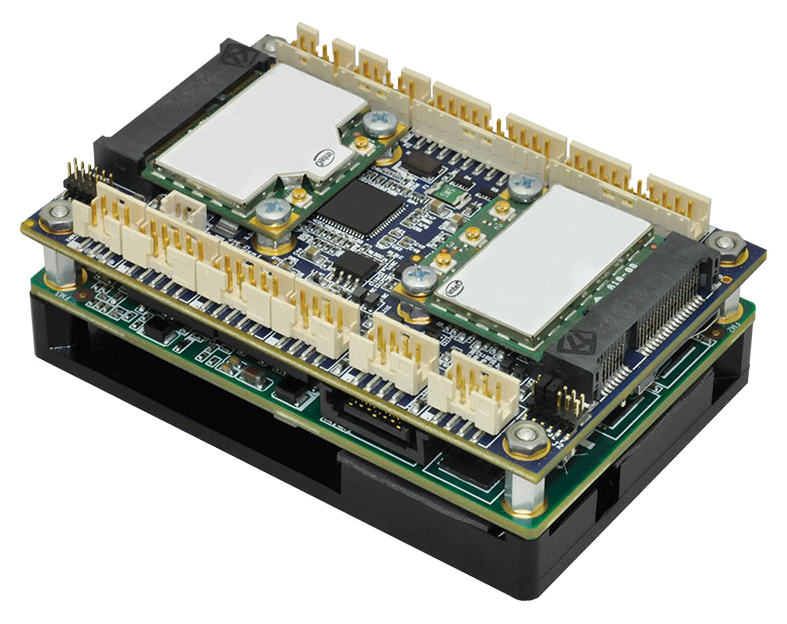

COM Express Type 10 Mini Carrier Board
Компактная плата-носитель в форм факторе COM Express
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Сверхкомпактный размер: 84 x 55 мм
- Защищенные разъемы с фиксаторами
- Поддержка последнего поколения процессоров с низким энергопотреблением
- Расширенный температурный диапазон: от -40 до 85°C
Плата-носитель COM Express® Type 10 Mini Carrier Board отличается сверхкомпактным размером, защищенными разъемами с фиксаторами и высокой износостойкостью.
Она хорошо подходит для использования в ограниченных пространствах и жестких условиях эксплуатации. Плата способна работать в расширенном диапазоне температур от -40 до +85°C.
| Технические характеристики | |
| Совместимость | COM Express® Type 10, PCIMG COM Express® COM.0 R2.0 |
| Mini PCIe/mSATA | 2 половинные карты ИЛИ 1 полноразмерная карта |
| Хранение данных | 1 внешний SATA, 1 mSATA |
| Сеть | 1 от COM Express®, 1 от встроенного контроллера Intel 82574, 2 порта Gigabit Ethernet (10/100/1000) |
| GPIO | GPIO 8-бит |
| USB | 8x USB 2.0 ИЛИ 2x USB 3.0 + 6x USB 3.0 |
| Дисплей | DDI, LVDS |
| Звук | HD Audio (Cirrus Logic CS4207 codec), 1 стереовход, 1 стереовыход |
| Последовательный ввод-вывод | 2 порта RS-232/422/485, выбираются аппаратно |
| Другое | Индикатор разряженной батареи, I2C, SMBus, состояние системы (выводы S3 и Reset) |
| Напряжение питания | От +6 до +14 В |
| Тип разъема ввода-вывода | Низкопрофильные скрытые защищенные штырьковые разъемы 2 мм с фиксаторами. Могут использоваться с монтируемым на панель кабельным набором или разъемами MIL |
| Размеры | 84 x 55 мм |
| Вес | 49г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG010 |
Плата-носитель COM Express Type 10 Mini Carrier Board (Версия с USB 2.0) Примечание: CCG010 снята с производства. Рекомендуемая замена - CCG020) |
| CCG020 | Плата-носитель COM Express Type 10 Mini Carrier Board (Версия с USB 3.0) |
| CCG026 | Плата-носитель COM Express Type 10 Mini Carrier Board (Версия с USB 3.0) (без HD аудио) |
| Кабели и аксессуары | |
| CKG014 | Полный кабельный набор для CCG010 |
| CKG015 | Стартовый кабельный набор для CCG010 |
| CKG035 | Кабельный набор для CCG020 |
| CKG039 | Полный кабельный набор для CCG020 |
| CKG040 | Стартовый кабельный набор для CCG020 |
| CKG058 | Кабельный набор для CCG020 |
| CBG104 | Двойной USB 2.0 - 8-контактный MiniTek с фиксатором |
| CBG111 | Двойной DB-9 - 10-контактный MiniTek с фиксатором |
| CBG112 | Силовой кабель - 6-контактный MiniTek с фиксатором |
| CBG113 | DisplayPort++ - 20-контактный MiniTek с фиксатором |
| CBG117 | RJ-45 - 10-контактный MiniTek с фиксатором |
| CBG118 | Двойной стерео 3.5 мм - 8-контактный MiniTek с фиксатором |
| CBG116 | Системный кабель - 20-контактный MiniTek с фиксатором |
| CBG131 | Двойной кабель USB 3.0 Р OEM |
