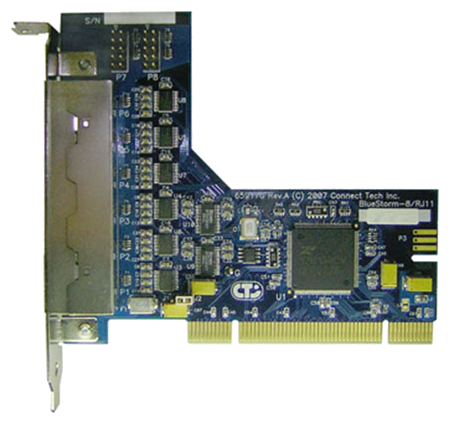

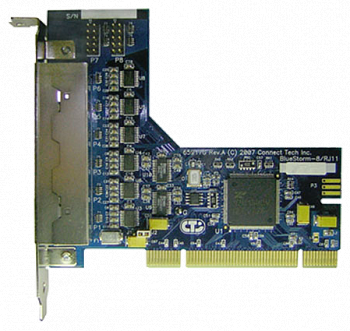

BlueStorm/SP RJ-11
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8x портов RS-232
- 6x портов RJ-11, 2x встроенных разъема
- 32-битная шина Universal PCI
- Рабочая температура: от 0 до +70 °C
BlueStorm/SP RJ-11 обеспечивает аппаратную гибкость и адаптивность для критически важных приложений. Плата продолжает линейку продукции BlueStorm и доступна только в стандартном исполнении.
BlueStorm/SP RJ-11 имеет 8 портов последовательного ввода-вывода RS-232. У каждого порта независимо настраивается пропускная способность, паритет, биты данных и стоповые биты. Не требуется внешнее питание для периферийных устройств, требующих +5 или +12 В постоянного тока, поскольку оно присутствует на 6 портах RJ-11 (до 300 мА суммарно). Доступны также 2 разъема DB-9 через опциональный кабель.
BlueStorm/SP RJ-11 совместима со слотами PCI 3,3 В и 5 В. Возможность двусторонней передачи данных до 921,6 Кб/с обеспечивает быструю коммуникацию и сбор данных.
Все платы BlueStorm/SP имеют сертификацию FCC и CE.
| Технические характеристики | |
| Количество портов | 8 |
| Интерфейсы | RS-232 |
| Разъемы |
6х разъемов RJ-11 на заводском кронштейне, 2х встроенных 10-контактных разъема |
| Сигналы управления |
RJ-11: TxD, RxD, RTS, DSR, SG (Signal Ground), DC Power 10 pin header: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, SG (Signal Ground) |
| Пропускная способность | RS-232: от 50 б/с до 921,6 Кб/с |
| Прерывания | Назначаются Plug and Play |
| Адреса памяти | Назначаются Plug and Play |
| Тип UART |
8х каналов UART с буфером FIFO на прием и передачу объемом 64 байта, Буферы FIFO для каждого порта – программируемый уровень срабатывания |
| Шина | 32-битная Universal PCI |
| Операционная система | Linux, QNX 4.X/6.X, Windows 2000/CE/XP/XP x64/XPe/Server 2003/ Server 2003 x64/Vista |
| Ограничение перенапряжений | Подавление переходного напряжения на любом сигнале любого порта – рассеивание энергии 0,05 Дж, максимальный ток 15 А |
| Питание | +12 В, +5 В |
| Размеры | 121,29 x 106,68 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 ºC |
| Температура хранения | От -55 до +105 ºC |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Сертификация |
FCC Class A ICES -003 Class A |
| Артикул | Описание |
| BTG008 | BlueStorm/SP, 8х RS-232, 6x RJ-11 |
| BTG008-01 | BlueStorm/SP, 8х RS-232, 6x RJ-11, кабель CAGK104 |
| CAGK104 | 1x DB-9, 10-контактный разъем |
