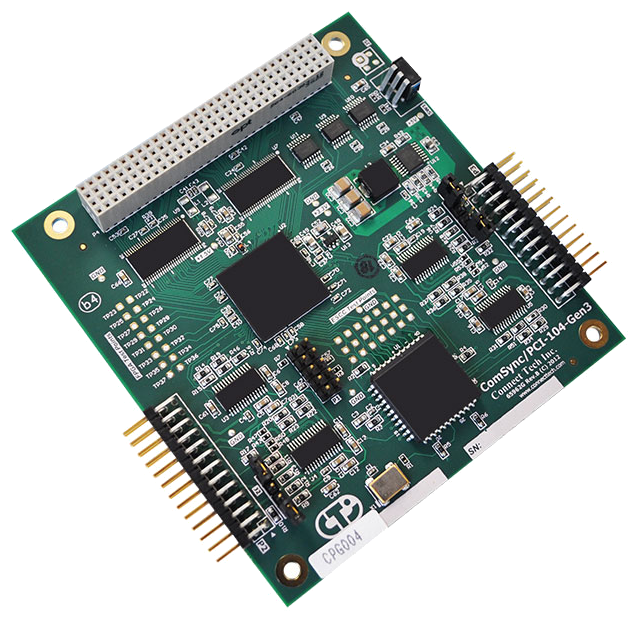

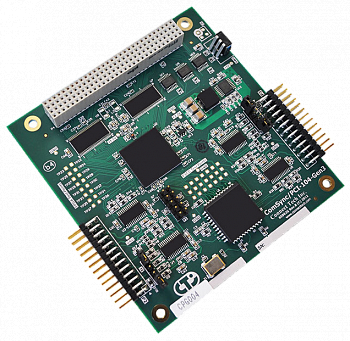

ComSync/PCI-104 Gen. 3
Мультипротокольный адаптер последовательного ввода-вывода
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2 синхронных/асинхронных последовательных канала
- 4 программно настраиваемых канала DMA
- Поддержка нескольких протоколов
- Рабочая температура: от -40 до +85 °C
Данная 2-канальная плата-адаптер построена на базе шины PCI и поддерживает несколько протоколов связи. Плата выполнена в компактном форм-факторе и обладает высокой производительностью, надежностью и синхронным/асинхронным последовательным вводом-выводом для промышленных и встраиваемых приложений.
Адаптер PCI-104 ComSync/PCI-104 Gen. 3 максимально гибок в настройке и позволяет выбирать из множества интерфейсов, протоколов и схем кодирования для максимального соответствия требованиям конкретного приложения.
| Технические характеристики | |
| Порты | 2 синхронных/асинхронных последовательных канала |
| Интерфейсы | RS-232, RS-485 |
| Протоколы | Async, BiSync, HDLC, MonoSync, SDLC |
| Кодирование | FM1, FM0, NRZ, NRZI |
| Производительность | Поддержка четырех программно настраиваемых каналов DMA |
| Разъемы | 26-контактные разъемы (опционально доступны плоские кабели с 26-контактным IDC и DB-25) |
| Сигналы управления |
232: RXD, TXD, RTS, CTS, DSR, DCD, TRxC, RTxC, SYNC 422: RX ±, TX ±, RTS ±, CTS ±, TRxC ±, RTxC ±, SYNC 485: TXRX ±, TRxC ±, RTxC, SYNC |
| Генератор тактовых импульсов | Внутренний или внешний |
| Пропускная способность | Программируемый генератор, до 2,6 Мб/с (доступны генераторы для нестандартных скоростей передачи данных) |
| Адреса PCI | 3 слота памяти, настройка при помощи OS |
| Прерывания | 1: настройка при помощи ОС |
| Контроллер связи | 11 МГц Zilog 85230 ESCC |
| Размеры | Соответствуют PC/104 |
| Напряжение питания | +5 В постоянного тока @ 200 - 400 мА (стандартно) |
| Шина | PCI-104 |
| Совместимость с ПО | Сторонние приложения и средства разработки, совместимые с Zilog 85230 |
| Системные интерфейсы | Один проходной разъем PC/104 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Влажность | До 95%, без выпадения конденсата |
| Артикул | Описание |
| CPG004 | ComSync/PCI-104 Gen. 3 |
