Xtreme/104 Opto
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2 или 4 порта
- RS-232, RS-422/485, выбираются с помощью перемычек
- 10-контактные разъемы
- Рабочая температура: от -40 до +85 °C

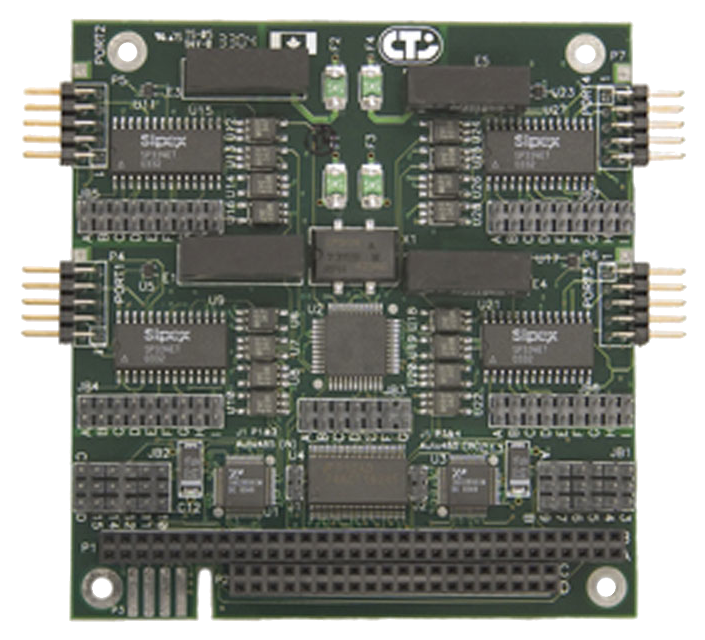

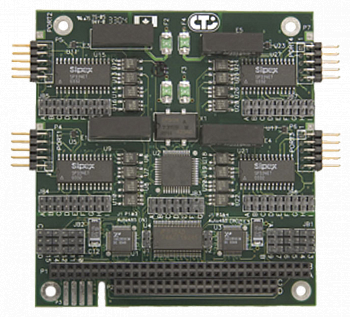

Xtreme/104 Opto — это надежная компактная высокопроизводительная плата последовательного ввода-вывода в форм-факторе PC/104. Мезонинная плата в таком компактном форм-факторе отлично подойдет для самых требовательных современных встраиваемых систем.
Xtreme/104 Opto имеет оптическую изоляцию 3 кВ на всех портах и выводах для обеспечения надежной передачи данных даже в самых неблагоприятных условиях эксплуатации. Опция расширенного температурного диапазона позволяет использовать плату в жестких условиях окружающей среды.
Плата создана на базе микросхем 16C2850 UART с буферами FIFO объемом 128 байт для высокоскоростного приема и передачи данных. Xtreme/104 Opto может использоваться в приложениях промышленной автоматизации в различных отраслях промышленности.
| Технические характеристики | |
| Порты | 2 или 4 порта |
| Интерфейсы | RS-232, RS-422/485, выбираются с помощью перемычек |
| Разъемы | 10-контактные разъемы |
| Сигналы управления | RS-232: TxD, RxD, RTS, CTS, RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- |
| Скорость передачи данных |
RS-232: от 50 б/с – 230,4 Кб/с, RS-422/485: от 50 б/с – 460,8 Кб/с |
| Адреса ввода-вывода | Выбор из 8 готовых наборов адресов ввода-вывода осуществляется перемычками |
| Прерывания | IRQ 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 15. Устанавливаются перемычками |
| Размеры | 96 x 104,1 x 11,2 мм |
| Напряжение питания | +5 В постоянного тока @ 260 мА (стандартно) |
| Системный интерфейс | Один проходной разъем PC/104 |
| Оптическая изоляция | Каждый порт имеет изоляцию до 3 кВ переменного тока (пик), 3 кВ постоянного тока и 2,1 кВ переменного тока RMS на каждом выводе |
| Шина | Совместима с шиной ISA, 16-битный разъем PC/104 |
| Операционные системы | DOS, Linux, QNX, SCO Unix, Solaris, VxWorks, Windows |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до +70 °C (стандартно) От -40 до +85 °C (расширенный диапазон) |
| Температура хранения | От -40 до +150 °C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| 1040290200 | Xtreme/104, 2 порта |
| 1040290201 | Xtreme/104, 2 порта, кабель CAB104 |
| 1040290220 | Xtreme/104, 2 порта, расширенный температурный диапазон от -40 до +85 °C |
| 1040290221 | Xtreme/104, 2 порта, расширенный температурный диапазон от -40 до +85 °C, кабель CAB104 |
| 1040490200 | Xtreme/104, 4 порта |
| 1040490201 | Xtreme/104, 4 порта, кабель CAB104 |
| 1040490220 | Xtreme/104, 4 порта, расширенный температурный диапазон от -40 до +85 °C |
| 1040490221 | Xtreme/104, 4 порта, расширенный температурный диапазон от -40 до +85 °C, кабель CAB104 |
| XTG290200 | Xtreme/104, 2 порта, соответствует RoHS |
| XTG290201 | Xtreme/104, 2 порта, соответствует RoHS, кабель CAG104 |
| XTG490200 | Xtreme/104, 4 порта, соответствует RoHS |
| XTG490201 | Xtreme/104, 4 порта, соответствует RoHS, кабель CAG104 |
| XTG490220 | Xtreme/104, 4 порта, расширенный температурный диапазон от -40 до +85 °C, соответствует RoHS |
| XTG490221 | Xtreme/104, 4 порта, расширенный температурный диапазон от -40 до +85 °C, соответствует RoHS, кабель CAG104 |
| CAB104 | Кабель DB-9, 10-контактный разъем |
| CAG104 | Кабель DB-9, 10-контактный разъем, соответствует RoHS |
