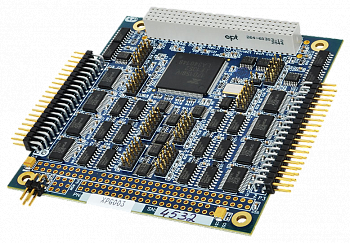

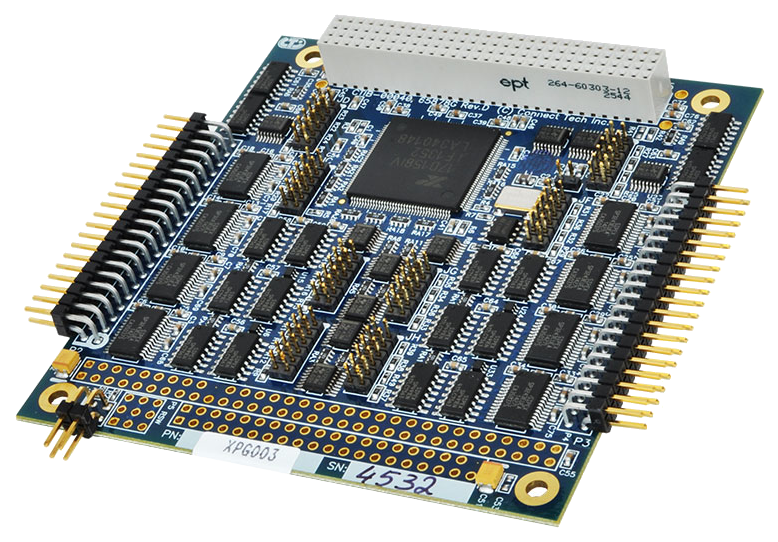

Xtreme/104-Plus
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Диапазон скоростей передачи данных от 50 бит/с до 1,8432 Мбит/с
- Каждый порт управляется высокопроизводительной микросхемой UART
- Поддерживаются три режима RS-485: Full Duplex, Half Duplex и Multi-drop*
- Диапазон температур: от -40 до +85 °C
Высокая производительность и универсальность являются отличительными чертами семейства последовательных плат Xtreme/104 стандарта PC/104. Xtreme/104-Plus расширяет выбор для ваших встраиваемых приложений, нуждающихся в малых размерах и больших скоростях передачи данных. Плата Xtreme/104-Plus доступна в вариантах с 4 или 8 высокоскоростными асинхронными портами RS-232/422/485, 8 портами RS-232/422/485/TTL с возможностью переключения, 2 или 4 выделенными портами RS-423.
Высокопроизводительные схемы UART обеспечивают каждый порт большим буфером данных. В моделях с возможностью переключения для каждого порта можно выбрать электрический интерфейс, скорость передачи данных, четность, биты данных и стоп-биты. Xtreme/104-Plus представляет собой великолепную комбинацию гибкости, высокой производительности и разумной цены.
* Модели TTL поддерживают только Full Duplex
| Технические характеристики | |
| Порты | 2, 4 или 8 портов |
| Интерфейсы |
2-портовые модели: 2х RS-423 4-портовые модели: 4х RS-423, или 4х переключаемых порта RS-232/422/485 8-портовые модели: 8х переключаемых портов RS-232/422/485 или RS-232/422/485/TTL |
| Разъемы |
Многоволоконный кабель DB-9 (доступны другие кабели на заказ) |
| Сигналы управления |
RS-232/TTL: TxD, RxD, RTS, CTS, RI, DTR, DSR, DCD и Signal Ground (SG), +5 В (+5 В только для моделей TTL) RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- и Signal Return (SR) RS-422/485 (модели TTL): TxD+/-, RxD+/- и Signal Return (SR) RS-423: TxD-, TxDRef, RxD+/-, RTS-, RTSRef, CTS+/ |
| Пропускная способность | RS-232: от 50 б/с до 921,6 Кб/с, RS-422/485: от 50 б/с до 1,8432 Мб/с, RS-423: от 50 б/с до 115,2 Кб/с |
| Прерывания | Plug and Play |
| Адреса памяти | Plug and Play |
| Тип UART | UART PCI х4 с буферами FIFO для приема и передачи объемом до 64 байт |
| Размеры | Полностью соответствует PC/104-Plus и PC/104 |
| Напряжение питания | +5 В постоянного тока @ 500 мА (стандартно), VI/O +5 или 3,3 В постоянного тока |
| Шина | 3,3 В или 5 В PC/104-Plus или PCI-104 |
| Операционные системы | QNX4, QNX6, Linux, Windows 2000/XP, Windows CE и Windows XP Embedded. (Свяжитесь с нами для уточнения последних изменений) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Температура хранения | От -40 до +125°C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| XPG002 | Коммуникационная плата Xtreme/104-Plus, 4xRS-232/422/485, Расширенный температурный диапазон -40...+85 °С, RoHS |
| XPG002‑01 | Коммуникационная плата Xtreme/104-Plus, 4xRS-232/422/485, Расширенный температурный диапазон -40...+85 °С, кабельный набор, RoHS |
| XPG003 | Коммуникационная плата Xtreme/104-Plus, 8xRS-232/422/485, Расширенный температурный диапазон -40...+85 °С, RoHS |
| XPG003‑01 | Коммуникационная плата Xtreme/104-Plus, 8xRS-232/422/485, Расширенный температурный диапазон -40...+85 °С, кабельный набор, RoHS |
