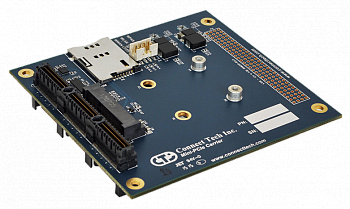

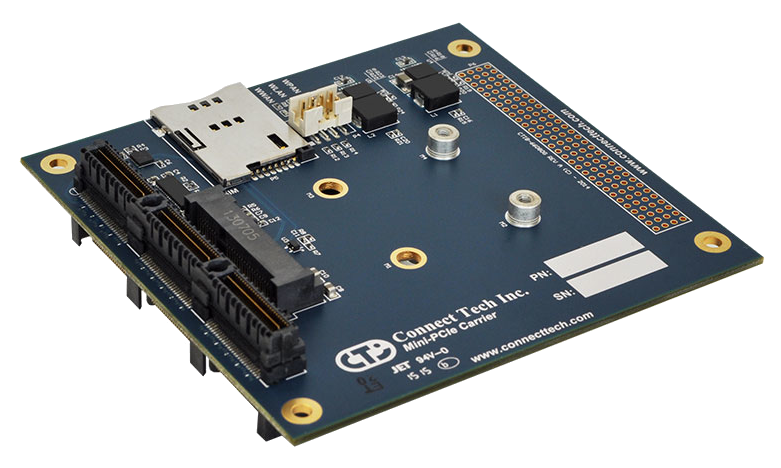

Mini PCIe Carrier
Объединительная плата Mini PCIe
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Соответствует PCIe/104
- Встроенная коммутация USB
- Размеры: 95,885 x 90,17 мм
- Рабочая температура: от -40 до +85 °C
Объединительные платы на одну или две платы Mini PCIe от Connect Tech позволяет с легкостью интегрировать платы Mini-PCIe в систему PCIe/104 или PCI/104-Express. Полностью совместимы с любыми платами Mini-PCIe.
Объединительные платы расширяют возможности существующих систем PCIe/104 или PCI/104-Express, позволяя добавить такие интерфейсы как WiFi, GPS, Bluetooth, CAN, и последовательный ввод-вывод. Платы способны работать в жестких условиях окружающей среды, при температурах от −40 до +85 °C.
| Технические характеристики | |
| Совместимость | ADG075: Mini PCIe, ADG077: 2х Mini PCIe |
| Ввод-вывод | 1x USB 2.0, ADG077: 4-портовый концентратор, увеличенный модуль Mini PCIe, PCI-104 (проходной), разъем SIM-карты, PCIe/104 Type 1 или Type 2 |
| Напряжение питания | +5 В (от шины PCIe/104) |
| Размеры | 95,885 x 90,17 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| ADG075 | Защищенная объединительная плата на один увеличенный модуль Mini-PCIe без проходного разъема PCI-104 |
| ADG077 | Защищенная объединительная плата на 2 модуля Mini-PCIe без проходного разъема PCI-104 |
| ADG097 | Защищенная объединительная плата на 2 модуля Mini-PCIe с проходным разъемом PCI-104 |
| ADG098 | Защищенная объединительная плата на один увеличенный модуль Mini-PCIe с проходным разъемом PCI-104 |
