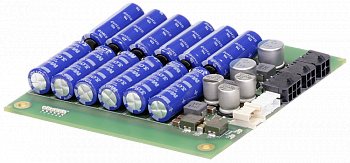

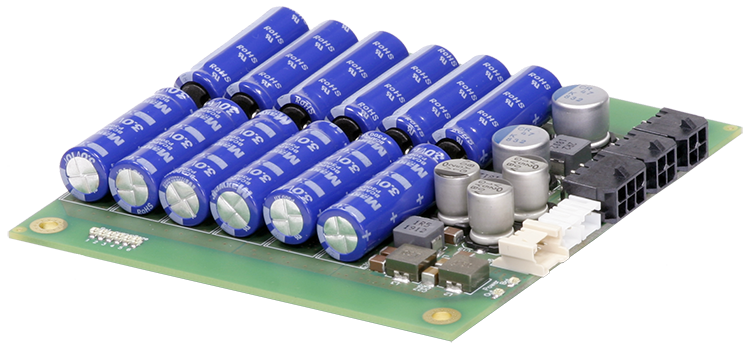

MM-BCM

Изолированный модуль ёмкостного накопителя форм-фактора PC/104 мощностью 65 Вт
MicroMax Systems Производитель:
MicroMax Systems
  • Описание
  • Спецификация
  • Информация для заказа
  • Диапазон напряжений входного питания: от 12 до 36 В
  • Запас энергии: 330 Дж
  • Время работы от ионисторов: от 13 до 3,5 с (при полезной нагрузке от 20 до 60 Вт)
  • Длительный срок службы
  • Рабочая температура: от -40 до +85 °C

Модуль оптимизирован для работы совместно c модулями питания MM-PSF, а также с аналогичными преобразователями постоянного тока (DC/DC) как изолированного, так и не изолированного типа с максимальной мощностью до 60 Вт и минимальным входным напряжением 10 В.

Модуль предназначен для работы в цепях питания постоянного тока с номинальным напряжением 24 В (27 В) и обеспечивает работу потребителей электроэнергии в непрерывном режиме при кратковременных отключениях внешнего питания. Переключение питания с внешних источников питания на внутренний накопитель и обратно осуществляется без прерывания напряжения на выходе.

Модуль имеет широкий диапазон напряжений входного питания от 12 до 36 В с обеспечением полного функционала во всём диапазоне, защиту от включения в неправильной полярности и выдерживает кратковременные переходные процессы с амплитудой до ±100 В. Максимальная выходная мощность составляет не менее 65 Вт.

В качестве накопителей энергии в модуле применены ионисторы с широким диапазоном рабочих температур (от −40 до +85 °C) и длительным сроком службы. Номинальная задействованная ёмкость батареи ионисторов составляет 330 Вт*с, что позволяет поддерживать выходное напряжение в течение не менее 3,5 секунды при максимальной нагрузке во всём диапазоне рабочих температур.

Время полной зарядки ионисторов составляет не более 25 с при номинальном напряжении.

Модуль обеспечивает низкий уровень электромагнитных помех и пульсаций входного и выходного напряжений.

Модуль имеет два равнозначных входа для подключения внешнего питания, приоритет получает вход с большим напряжением.

Модуль выполнен в габаритах форм-фактора PC/104, совместим с ним по монтажным отверстиям и имеет толщину не более 14 мм.

Модуль имеет возможность выдавать логический сигнал при отключении внешнего питания. Выход интерфейса гальванически изолирован. Также предусмотрены разъёмы для подключения светодиодов, индицирующих наличие входного питания на каждом из входов.

Технические характеристики:
Напряжение питания, номинальное: 24 В (27 В)
Напряжение питания, диапазон: От 12 до 36 В
Запас энергии: 330 Дж
Потребляемый ток при заряде ионисторов: Не более 1 А
Собственный ток потребления: Не более 25 мА
Время работы от ионисторов: Не менее 13 с при нагрузке 20 Вт*
Не менее 6 с при нагрузке 40 Вт*
Не менее 3,5 с при нагрузке 60 Вт*

*нагрузка на выходе внешнего
DC-DC преобразователя
Порог включения зарядки
ионисторов от внешнего
источника питания:
12,1 В ±0,1 В
Порог переключения на работу от ионисторов: 11,3 В ±0,2 В
Напряжение на выходе модуля при переключении: Не менее 10,8 В
Время заряда ионисторов: Не более 25 с
Размеры: 107,97 x 95,89 x 14 мм
Масса: 90 г

Условия эксплуатации и хранения для типовой системы

Рабочая температура: От -40 до +85 °C
Артикул Описание
MM-BCM330 Модуль ёмкостного накопителя MM-BCM
