MM-PSF
- Описание
- Спецификация
- Информация для заказа
- Диапазон входных напряжений: 10-36 В или 19-75 В постоянного тока (изолированное)
- Выходные напряжения и максимальные токи:
Первичный преобразователь: 12 В (5 А), 5 В (12 А)
Вторичный преобразователь: 3,3 В (1,7 А или 5 А), +5 В (5 А), +12 В (0,6 А), -12 В (0,5 А) - Гальваническая развязка входа/выхода: 1500 В постоянного тока
- Диапазон рабочих температур: от -40 до +85 °С

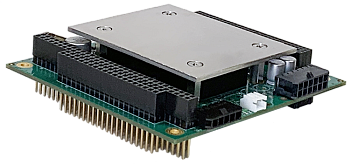

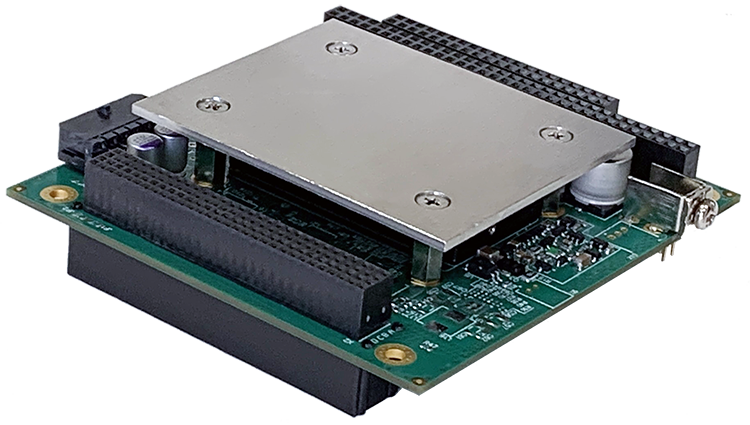

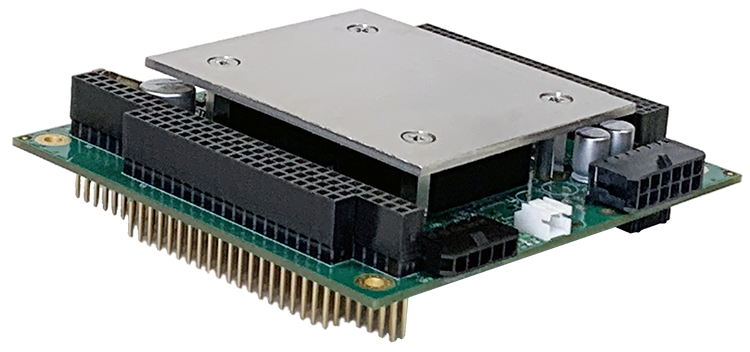

Изолированные блоки питания для встраиваемых приложений собственной разработки компании М‑МАКС СИСТЕМЫ. Предназначены для установки внутри стека плат РС/104.
Выходные напряжения и максимальные токи:
Первичный преобразователь: 12 В (5 А), 5 В (12 А)
Вторичный преобразователь: 3,3 В (1,7 А или 5 А), +5 В (5 А), +12 В (0,6 А), -12 В (0,5 А).
Суммарная мощность до 60 Вт. Оснащены защитой от обратной полярности входного напряжения, супрессором для ограничения входных импульсов.
Имеют улучшенные характеристики электромагнитной совместимости. Выходные напряжения подаются как на разъёмы (с фиксацией), так и на системные шины PCI‑104 и PC/104.
Блоки питания разработаны в соответствии с транспортными стандартами для железнодорожного и авиационного применения.
Блоки питания MM-PSF могут быть оборудованы сторожевым таймером для работы с изолированным модулем ёмкостного накопителя MM-BCM.
| Технические характеристики | |
| Диапазон входных напряжений | 10-36 В или 19-75 В постоянного тока (изолированное) |
| Выходные напряжения |
Первичный преобразователь: 12 В (5 А), 5 В (12 А) Вторичный преобразователь: 3,3 В (1,7 А или 5 А), +5 В (5 А), +12 В (0,6 А), -12 В (0,5 А) |
| Мощность в нагрузке | 30/50/60 Вт |
| КПД | Не менее 87% |
| Напряжение изоляции | 1500 В постоянного тока (вход-выход) |
| Точность установки выходного напряжения | ±1% |
| Частота переключения | 250 кГц |
| Внешнее управление |
"Включено" - напряжение на входе "SD" от 1 В относительно "-Vin" или открытый вход "Выключено" - напряжение на входе "SD" от 0 до 0,5 В относительно "-Vin" |
| Срабатывание защиты при перегрузке по току |
150% от максимального тока |
| Сопротивление изоляции вход-выход | 1 ГОм (при 500 В постоянного тока) |
| Защита при КЗ | Не ограничена по времени, автоматическое восстановление питания |
| Сторожевой таймер | Опционально |
|
Условия эксплуатации и хранения |
|
|---|---|
| Диапазон рабочих температур | От -40 до +85 °С |
|
Температура срабатывания защиты |
+105 °С |
|
Температура хранения |
От -55 до +125 °С |
Компания оставляет за собой право вносить изменения в спецификации без уведомления и не несет ответственности за возможные неточности
| Конфигуратор артикула MM-PSF | ||||||||||
|
Используя данный конфигуратор вы можете получить на выходе артикул блока питания MM-PSF с необходимым для вашего приложения набором характеристик, включающих выбор входных и выходных напряжений и необходимых опций. Примеры артикулов (пробелы в написании артикулов присутствуют для упрощения чтения) MM-PSF 60 I-48- 5 3L 12 N12 W P — Изолированный преобразователь напряжения мощностью 60 Вт, входное питание 19-75 В (изолированное), изолированный преобразователь питания +5 В, вторичный преобразователь питания +3,3 В 1.7 А, вторичный преобразователь питания +12 В 0,6 А, вторичный преобразователь питания −12 В 0,5 А, сторожевой таймер, разъём шины PCI, разъём питания SSD. MM-PSF 40 I-24- 12 3H P I — Изолированный преобразователь напряжения мощностью 40 Вт, входное питание 10-36 В (изолированное), изолированный преобразователь питания +12 В, вторичный преобразователь питания +3,3 В 5 А, разъём шины PCI, разъём шины ISA. Децимальный номер для модулей питания MM-PSF: МЕРЛ.436734.ххх (ххх — в зависимости от исполнения, может быть 001, 002 и т.д.) |
| 30 | мощность изолированного преобразователя 30 Вт | ||||||||
| 40 | мощность изолированного преобразователя 40 Вт | ||||||||
| 50 | мощность изолированного преобразователя 50 Вт | ||||||||
| 60 | мощность изолированного преобразователя 60 Вт | ||||||||
| I-24- | изолированный, входное питание 10-36В | ||||||||
| I-48- | изолированный, входное питание 19-75В | ||||||||
| 5 | изолированный преобразователь питания +5 В | ||||||||
| 12 | изолированный преобразователь питания +12 В | ||||||||
| 3H | вторичный преобразователь питания +3,3 В 5 А | ||||||||
| 3L | вторичный преобразователь питания +3,3 В 1,7 А | ||||||||
| 5 | вторичный преобразователь питания +5 В 5 А | ||||||||
| 12 | вторичный преобразователь питания +12 В 0,6 А | ||||||||
| MM‑PSF | 60 | I‑24‑ | 5 | 3H | 12 | N12 | W | P | I |
| вторичный преобразователь питания -12 В 0,5 А | N12 | ||||||||
| сторожевой таймер | W | ||||||||
| разъём шины PCI | P | ||||||||
| разъём шины ISA | I | ||||||||
|
* разъём питания SSD устанавливается при наличии в конфигурации любого источника питания +5 В |
|||||||||
