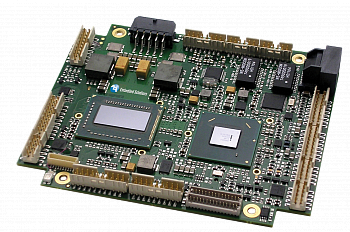

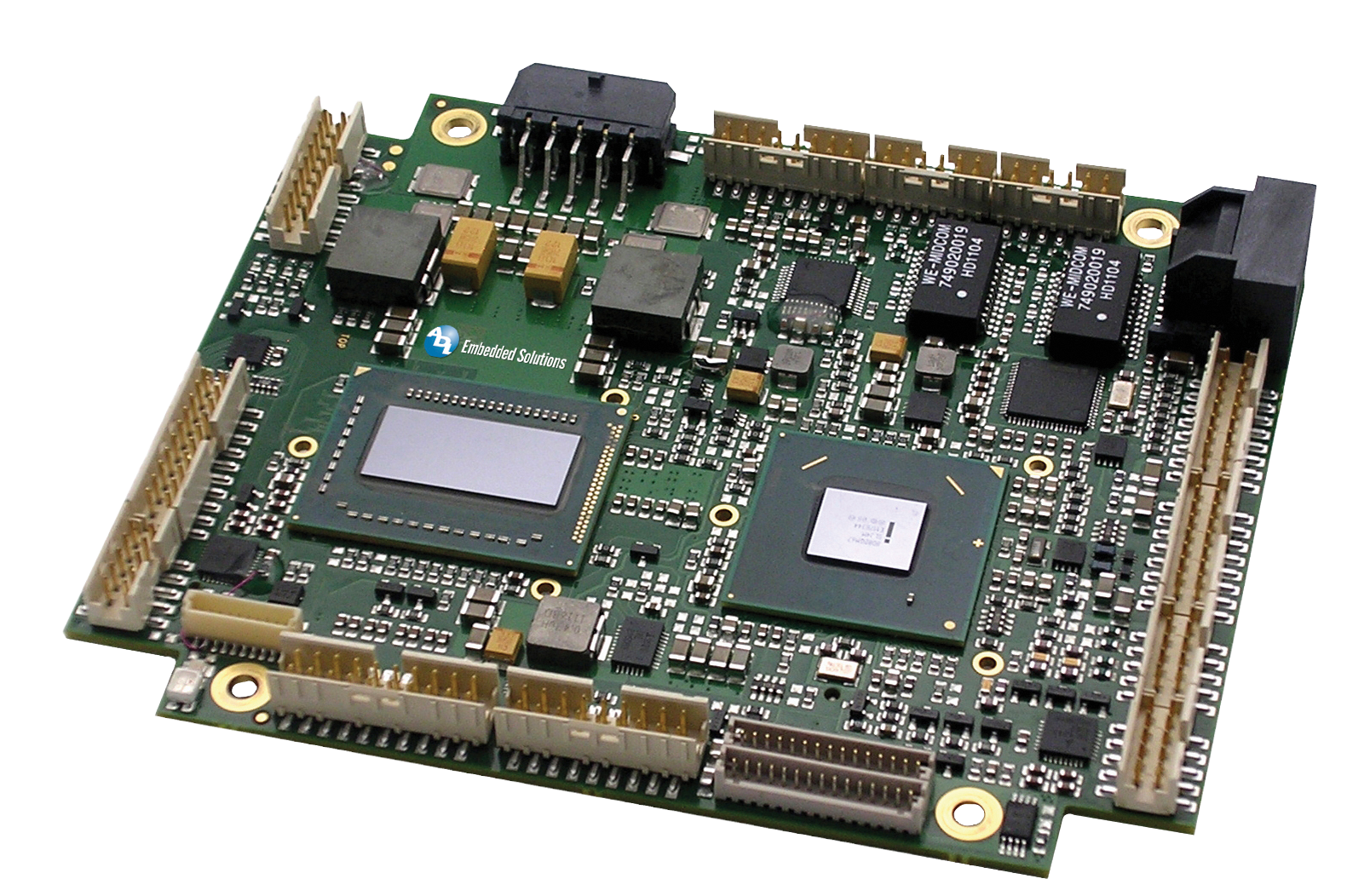

ADLQM67PC-3517UE
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- 2-ядерный Intel Core i7 3517UE 3-го поколения 1.7 ГГц, (режим Turbo до 2.80 ГГц)
- ОЗУ объемом до 8 ГБ DDR3-1066/1333 DRAM SoDIMM204
- Форм-фактор PCI/104-Express v1.0a (115 x 96 мм)
- Рабочая температура -25...+70°C (стандартно), -40...+85°C (опционально)
Одноплатный компьютер ADLQM67PC-3517UE оборудован процессором Intel Core i7 3-го поколения который заключает в себе встраиваемую двухпроцессорную платформу Intel QM67. Данный процессор оонащен встроенной графикой Intel HD Graphics 4000 с AVX2, а также имеет функции контроллера памяти традиционного GMCH. Процессор Intel Core i7-3517UE 3-го поколения отличается тепловыделением 17 Вт и лучшим соотношением "производительность/мощность" по сравнению с любыми предыдущими встраиваемыми процессорами Intel Core второго поколения.
ADLQM67PC-3517UE является отличным решением для защищенных приложений с высокими требованиями к производительности процессора. Он обеспечивает несравненную производительность в таких приложениях как радио- и гидролокация, обработка изображений, наблюдение и исследование, наземный и железнодорожный транспорт.
В дополнение к широкому спектру защищенных приложений в которых ADLQM67PC-3517UE демонстрирует отличные показатели, он также имеет богатый набор характеристик. ADLQM67PC-3517UE оборудован дискретным цифровым портом ввода-вывода 16-бит и раздельными интерфейсами VGA, LVDS, HDMI и Display Port. В компьютер встроено 2 последовательных порта RS232, 2 порта SATA 6 Гб/с с поддержкой RAID, 8 портов USB2.0, 2 порта Gigabit Ethernet с возможностью загрузки, аудио 7.1, расширяемую шину PCIe/104 V2.01 type 1 с поддержкой пропускной способности 2-го поколения 5 GT/s и многое другое.
Новинка! ADLSST System Sensor Technology
Программное обеспечение ADLSST System Sensor Technology v2.0 позволяет использовать в ОС Linux те же функции мониторинга состояния ЦПУ которые ранее были доступны без задержки только в ОС Windows.
ADL Embedded Solutions предлагает высокоэффективные активные и пассивные термические решения для данного продукта.
| Технические характеристики | |
| CPU | 2-ядерный Intel Core i7 3517UE 3-го поколения 1.7 ГГц, 4 МБ, в режиме Turbo до 2.80 ГГц, 2 ядра / 4 потока, все процессоры поддерживают до 4 потоков (доступны другие процессоры) |
| Чипсет |
Северный мост (GMCH): Intel Core i7, встроенные функции контроллера графики и памяти Южный мост (ICH): Intel BD82QM67 PCH Super IO: SMSC SCH3114 Аппаратный мониторинг: Super IO, поддержка Intel DTS |
| ОЗУ | До 8192 МБ SODIMM204-1,5 В / DDR3 1600 МГц |
|
Видео |
|
|---|---|
| Контроллер | Встроенный в процессор (Intel HD 4000) |
| Видео BIOS | Intel Extreme BIOS |
| Видеопамять | Максимально 512 МБ DVMT |
| CRT | Порт VGA на плате |
| Разрешение CRT | 2048x1536 |
| DVI/HDMI/DisplayPort | На плате |
| LCD LVDS | Поддержка 18/24-бит |
| Разрешение LCD | Max 1920 x 1200 DVI, HDMI |
|
BIOS |
|
| Производитель | AMI Aptio |
| Управление питанием | APM/ACPI |
| Speedstep/AMT | Поддержка Speedstep |
| Состояния питания | S0/S1/S4/S5 |
|
Аудио |
|
| Контроллер и кодек | QM67 / Realtek ALC889 (HDA) |
| Количество каналов | 2/6/8 каналов |
| Аналоговый ввод | Линейный/микрофон 1 и 2/PCBeep |
| Аналоговый вывод | Линейный/моно |
| Цифровой вход/выход | S/PDIF |
|
LAN |
|
| Контроллер LAN1 | Intel 82579LM Phy, 10/100/1000 Мбит, поддержка джамбо-фреймов 9 КБ, опции бездисковой загрузки RPL/PXE/WOL |
| Контроллер LAN2 | Intel 82574L Phy, характеристики идентичны LAN1 |
| Шины | PCIe/104 (PCIe v2.0) - 4 x1 и (1 x16 или 1 x8 и 2 x4) 2.5 / 5 GT/s, передача сигналов PCIe Type 1, PCI |
| SATA | 2 порта SATA, 1.5/3.0/6.0 Гб/с, Intel Storage Manager - IDE/AHCI/RAID |
| SATA RAID | 0/1 |
| Встроенный твердотельный накопитель | Отсутствует |
| Загрузка | HD/FDD/CDROM/FD/ZIP |
| Порты USB | 8 |
| Протоколы USB | 1.1/2.0/Хост |
| Последовательный интерфейс | RS232 - 250 кб/с, SP3244EER1-L |
| Параллельный интерфейс (опционально) | Порт дискретного ввода-вывода общего назначения 16-бит |
| Клавиатура/мышь | PS/2 |
| Сторожевой таймер Watchdog | Есть |
| Источник питание | 5 В, 12В, 5В в режиме ожидания |
| Охлаждение | Пассивное / активное |
| Размеры | 115 x 96 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | -25...+70 °C (рекомендуется установка радиатора с вентилятором) |
| Расширенный температурный диапазон | -40...+85 °C (требуется экранирование и установка радиатора с вентилятором) |
| Температура хранения | -40...+85 °C |
| Артикул | Описание |
| 292609 | ADLQM67PC-3517UE. Intel Core i7 1.7 GHz Dual Core, 4MB Smart Cache |
| * доступны другие процессоры | |
| ОЗУ: | |
| 997506 | DDR3-1333 МГц 2 ГБ, стандартный температурный диапазон |
| 997507 | DDR3-1333 МГц 4 ГБ, стандартный температурный диапазон |
| 997508 | DDR3-1333 МГц 8 ГБ, стандартный температурный диапазон |
| 997516 | DDR3-1333 МГц 2 ГБ, расширенный температурный диапазон |
| 997517 | DDR3-1333 МГц 4 ГБ, расширенный температурный диапазон |
| 997518 | DDR3-1333 МГц 8 ГБ, расширенный температурный диапазон |
| * доступны другие скорости | |
| Опции и аксессуары: | |
| 290000 | Расширенный температурный диапазон (экранирование) (-40...+85 °C) |
| 292520 | Стандартный кабельный набор ADLQM67PC |
| 293406 | Прецизионные элементы жесткости 15.24 мм, PC/104 M3 |
| 293436 | Прецизионные элементы жесткости 25.4 мм, PC/104 M3 |
| 299941 | Гальванически изолированный порт RS232 |
| 299942 | Гальванически изолированный порт RS485 |
| 299940 | Адаптер PCIe - PCI |
| 292622 | Радиатор с вентилятором для ADLQM67PC-3517UE (Рекомендуется использовать элементы жесткости 293406 или 293436) |
| 292619 | Радиатор 15.24 мм |
| 292416 | Вентилятор, совместимый с радиатором 292619 |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
