TrailBlazer
Одноплатный компьютер
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 4-ядерный E3845, 2-ядерный E3825 или 1-ядерный E3815
- ОЗУ: 2 ГБ DDR3L
- Размеры: 146.05 x 131.76 мм
- Рабочая температура: от -40 до +85 °C

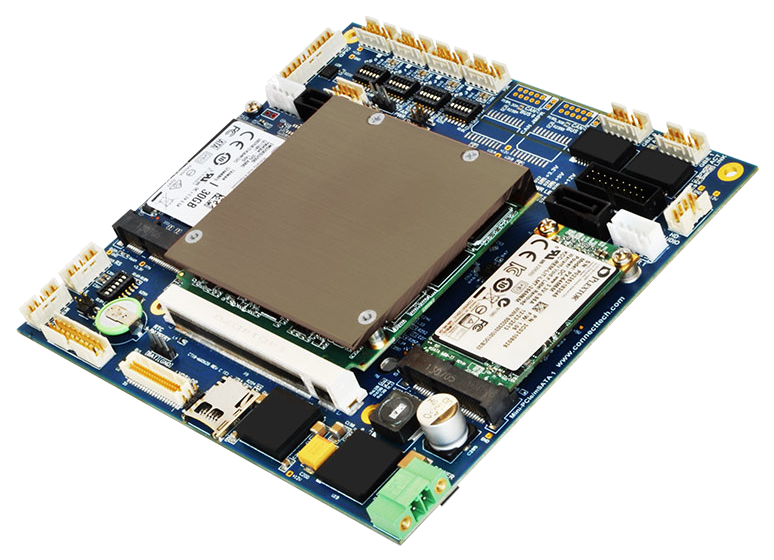

TrailBlazer от Connect Tech — это защищенный одноплатный компьютер, оборудованный разъемами с фиксацией и созданный для процессоров Intel Bay Trail. TrailBlazer поставляется с 4-ядерным E3845, 2‑ядерным E3825 или 1-ядерным E3815 на выбор.
Компьютер отлично подойдет для приложений с низким уровнем энергопотребления, которым необходим широкодиапазонный источник питания. TrailBlazer имеет интерфейсы Mini-PCIe/mSATA/внешний SATA, 2х Gigabit Ethernet, и несколько форматов вывода видео и представляет собой полнофункциональное гибкое решение малого форм-фактора.
| Технические характеристики | |
| Процессор | 4-ядерный E3845, 2-ядерный E3825 или 1-ядерный E3815 |
| ОЗУ | 2 ГБ DDR3L |
| Mini-PCIe/mSATA | 2x Mini-PCIe/mSATA (mSATA замещает внешний SATA) |
| GPIO | 16-бит |
| SATA | 2x SATA (mSATA или внешний SATA) |
| Видео |
1x DisplayPort/HDMI/DVI 1x LVDS |
| Ethernet | 2x Gigabit Ethernet (10/100/1000) |
| Аудио | HD Audio: 1x вход, 1x выход |
| USB |
1x USB 3.0 4x USB 2.0 (2x встроены в USB 3.0) |
| Последовательный ввод-вывод |
4x RS-232/RS-485 (дуплекс/полудуплекс) - PCIe UART 1x RS-232/RS-485 (дуплекс/полудуплекс) - модуль Qseven |
| Шина CAN | 2x CAN (FPGA Soft Core - только QCG203) |
| SD-карта | 1 карта microSD |
| Напряжение питания | От +12 до +36 В постоянного тока |
| Размеры | 146.05 x 131.76 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| QKG201 | Одноплатный компьютер TrailBlazer, 4-ядерный Intel Atom E3845 1,91 ГГц, 2 МБ кэш L2, ОЗУ: 2 ГБ DDR3L 1333 МТ/с, без шины CAN |
| QKG202 | Одноплатный компьютер TrailBlazer, 2-ядерный Intel Atom E3825 1,33 ГГц, 1 МБ кэш L2, 2 ГБ DDR3L 1066 МТ/с, без шины CAN |
| QKG203 | Одноплатный компьютер TrailBlazer, 1-ядерный Intel Atom E3815 1,46 ГГц, 512 КБ кэш L2, 2 ГБ DDR3L 1066 МТ/с, без шины CAN |
| QKG204 | Одноплатный компьютер TrailBlazer, 4-ядерный Intel Atom E3845 1,91 ГГц, 2 МБ кэш L2, ОЗУ: 2 ГБ DDR3L 1333 МТ/с, с шиной CAN |
| QKG205 | Одноплатный компьютер TrailBlazer, 2-ядерный Intel Atom E3825 1,33 ГГц, 1 МБ кэш L2, 2 ГБ DDR3L 1066 МТ/с, с шиной CAN |
| QKG206 | Одноплатный компьютер TrailBlazer, 1-ядерный Intel Atom E3815 1,46 ГГц, 512 КБ кэш L2, 2 ГБ DDR3L 1066 МТ/с, с шиной CAN |
| CKG031 | Стартовый кабельный набор для TrailBlazer |
| CKG032 | Полный кабельный набор для TrailBlazer (не для новых разработок) |
| CKG063 | Полный кабельный набор для TrailBlazer (рекомендуется) |
| CBG079 | Кабель SATA |
| CBG104 | Кабель 2х USB 2.0 - 8-контактный Minitek |
| CBG113 | Кабель DisplayPort - 20-контактный Minitek |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель 2х Audio - 8-контактный Minitek |
| CBG125 | Кабель LVDS (DP20A-40DS) - нераспаянные выводы |
| CBG127 | Кабель DB-9 - Minitek |
| CBG131 | Кабель 2х USB 3.0 - 20-контактный Minitek (не для новых разработок) |
| CBG134 | Системный кабель QCG201 10-контактный Minitek |
| CBG145 | Кабель HDMI - 20-контактный Minitek |
| CBG288 | Кабель 2х USB 3.0 - 20-контактный RA USB3.0, крепление на панель: вертикальный вывод |
