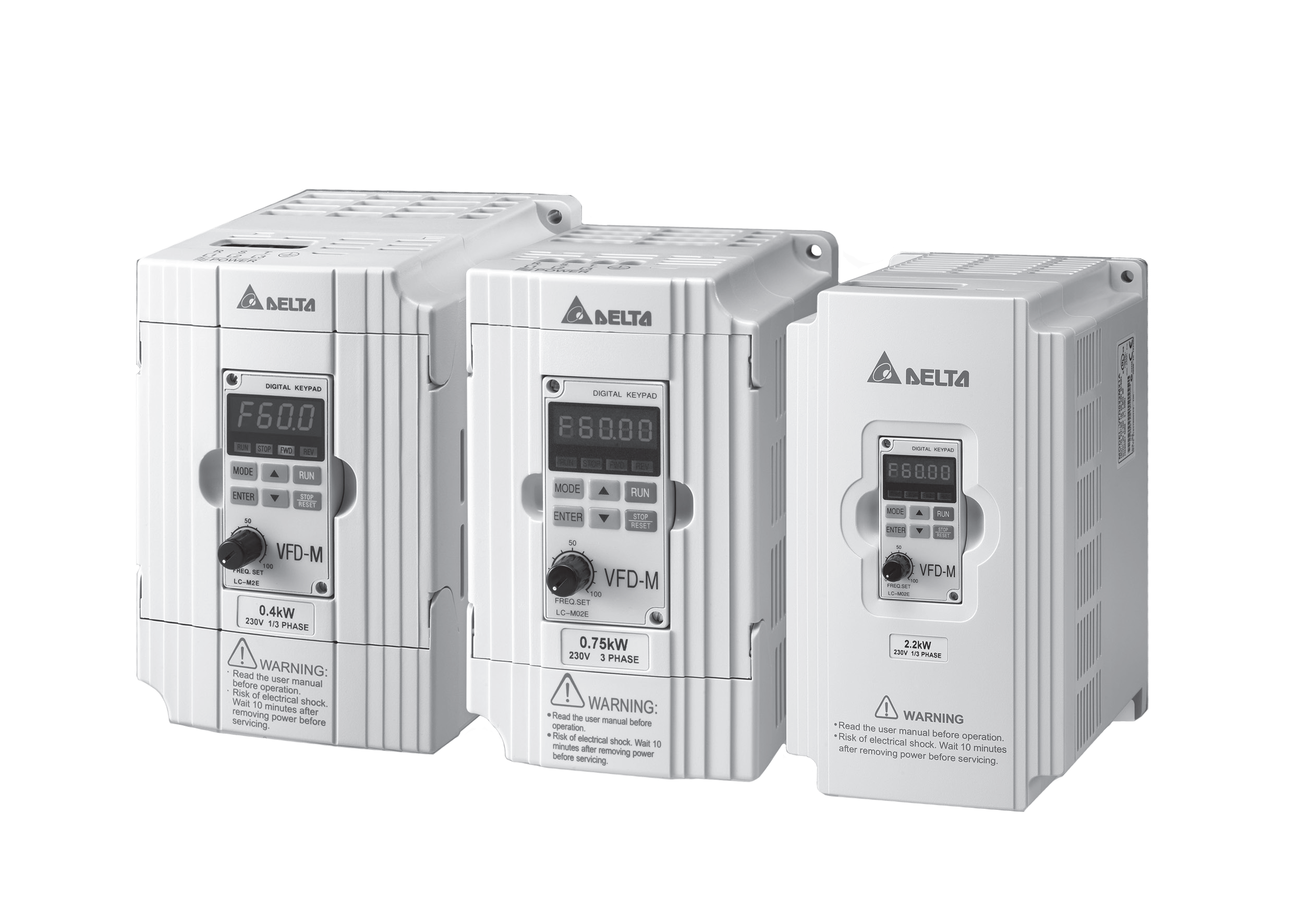

VFD-M
Компактные преобразователи частоты для электродвигателей с бессенсорным векторным управлением
Производитель:Delta
- Описание
- Спецификация
- Информация для заказа
- Выходная частота: от 0,1 до 400 Гц
- Управляемое соотношение V/f и векторное управление
- Автоматическое увеличение крутящего момента и компенсация скольжения
- Рабочая температура: от -10 до +50 °C (максимально)
Компактные преобразователи частоты для электродвигателей с бессенсорным векторным управлением. Небольшие размеры позволяют использовать изделия в приложениях малой и средней мощности. Устройство имеет очень низкий уровень шума, и использует несколько инновационных технологий для снижения уровня помех.
Преобразователь частоты VFD-M имеет 157 настраиваемых параметров. В большинстве случаев, пользователь имеет возможность настроить все параметры заранее, без необходимости корректировки в процессе эксплуатации.
Основные характеристики:
- Выходная частота: от 0,1 до 400 Гц
- Управляемое соотношение V/f и векторное управление
- Несущая частота: до 15 кГц
- Автоматическое увеличение крутящего момента и компенсация скольжения
- Встроенный ПИД-регулятор
- Встроенная коммуникация MODBUS, пропускная способность до 38400 б/с
- Функция удержания нулевой скорости
- Встроенная функция перехода в режим ожидания и выхода из него
- Поддержка коммуникационного модуля (DN-02, LN-01, PD-01)
| Технические характеристики | |
|
Модели 115 В |
|
|---|---|
| Модель VFD-XXXM | 002 / 004 / 007 |
| Максимальная мощность двигателя |
0,2 / 0,4 / 0,75 кВт 0,25 / 0,5 / 1,0 л.с. |
| Максимальная выходная мощность | 0,6 / 1,0 / 1,6 кВА |
| Номинальный выходной ток | 1,6 / 2,5 / 4,2 А |
| Номинальный входной ток | Однофазный: 6 / 9 / 16 А |
| Номинальное напряжение питания, частота | Однофазное, 100-120 В переменного тока, 50/60 Гц |
| Допуск по напряжению | ± 10% (90-132 В переменного тока) |
| Вес | 1,5 кг |
|
Модели 230 В |
|
| Модель VFD-XXXM | 004 / 007 / 015 / 022 / 037 / 055 |
| Максимальная мощность двигателя |
0,4 / 0,75 / 1,5 / 2,2 / 3,7 / 5,5 кВт 0,5 / 1,0 / 2,0 / 3,0 / 5,0 / 7,5 л.с. |
| Максимальная выходная мощность | 1,0 / 1,9 / 2,7 / 3,8 / 6,5 / 9,5 кВА |
| Номинальный выходной ток | 2,5 / 5,0 / 7,0 / 10 / 17 / 25 А |
| Номинальный входной ток | Однофазный/трехфазный: 6,3/2,9 / 11,5/7,6 / 15,7/8,8 / 27/12,5 А / трехфазный: 19,6 / 28 А |
| Номинальное напряжение питания, частота |
Однофазное/трехфазное: 200-240 В переменного тока, 50/60 Гц Трехфазное: 200-240 В переменного тока, 50/60 Гц Однофазное, 100-120 В переменного тока, 50/60 Гц |
| Допуск по напряжению | ± 10% (180~264 В переменного тока) |
| Вес | 2,2/1,5 / 2,2/1,5 / 2,2/1,5 / 3,2/2,2 / 3,2 / 3,2 кг |
|
Модели 460 В |
|
| Модель VFD-XXXM | 007 / 015 / 022 / 037 / 055 / 075 |
| Максимальная мощность двигателя |
0,75 / 1,5 / 2,2 / 3,7 / 5,5 / 7,5 кВт 1,0 / 2,0 / 3,0 / 5,0 / 7,5 / 10 л.с. |
| Максимальная выходная мощность | 2,3 / 3,1 / 3,8 / 6,2 / 9,9 / 13,7 кВА |
| Номинальный выходной ток | 3,0 / 4,0 / 5,0 / 8,2 / 13 / 18 А |
| Номинальный входной ток | Трехфазный: 4,2 / 5,7 / 6,0 / 8,5 / 14 / 23 А |
| Номинальное напряжение питания, частота | Трехфазное, 380-480 В переменного тока, 50/60 Гц |
| Допуск по напряжению | ± 10% (342~528 В переменного тока) |
| Вес | 1,5 / 1,5 / 2,0 / 3,2 / 3,2 / 3,3 кг |
|
Модели 575 В |
|
| Модель VFD-XXXM | 007 / 015 / 022 / 037 / 055 / 075 |
| Максимальная мощность двигателя |
0,75 / 1,5 / 2,2 / 3,7 / 5,5 / 7,5 кВт 1,0 / 2,0 / 3,0 / 5,0 / 7,5 / 10 л.с. |
| Максимальная выходная мощность | 1,7 / 3,0 / 4,2 / 6,6 / 9,9 / 12,2 кВА |
| Номинальный выходной ток | 1,7 / 3,0 / 4,2 / 6,6 / 9,9 / 12,2 А |
| Номинальный входной ток | Трехфазный: 2,4 / 4,2 / 5,9 / 7,0 / 10,5 / 12,9 А |
| Номинальное напряжение питания, частота | Трехфазное, 500-600 В переменного тока, 50/60 Гц |
| Допуск по напряжению | ± 10% (425-660 В переменного тока) |
| Вес | 1,5 / 1,5 / 2,0 / 3,2 / 3,2 / 3,3 кг |
|
Общие характеристики |
|
| Несущая частота | 1-15 кГц (1-10 кГц для моделей 575 В) |
| Максимальное выходное напряжение | Трехфазное. Пропорционально двойному напряжению питания |
| Выходная частота | 0,1~400 Гц |
| Допуск по входной частоте | ± 5% (47~63 Гц) |
| Способ охлаждения | Вентилятор |
| Система управления | Синусоидальная широтно-импульсная модуляция (СШИМ) (V/F или бессенсорное векторное управление) |
| Шаг установки частоты | 0,1 Гц |
| Характеристики крутящего момента | Автоматическая регулировка крутящего момента и компенсация скольжения. Начальный уровень крутящего момента может составлять 150% при 5,0 Гц |
| Допустимая перегрузка | 150% от номинального тока в течение одной минуты |
| Нежелательные частоты | 3 зоны, диапазон частот 0,1~400 Гц |
| Время разгона/торможения | От 0,1 до 600 с (4 независимые настройки) |
| Уровень частоты защиты от остановки | От 20 до 200% от номинального тока |
| Торможение постоянным током |
Рабочая частота 0-60 Гц, выход 0-100% от номинального тока Время пуска 0-5 с, время остановки 0-25 с |
| Тормозной момент | Приблизительно 20% (до 125% с опцией тормозного резистора или внешнего тормозного устройства и встроенным тормозным транзистором мощностью 1-15 л.с.) |
| Соотношение V/F | Настраиваемое соотношение V/F |
| Настройка частоты |
С клавиатуры От внешнего сигнала: потенциометр 5 кОм/0,5 Вт, от 0 до +10 В постоянного тока, интерфейс RS-485 от 4 до 20 мА, многофункциональный ввод от 0 до 5 (7 положений, включение, больше/меньше) |
| Установка сигнала управления |
С клавиатуры От внешнего сигнала: возможно сочетание от M0 до M5 для получения различных режимов работы, последовательный интерфейс RS-485 (MODBUS) |
| Многофункциональный входной сигнал | Многошаговый выбор от 0 до 7, включение, подавление разгона/торможения, переключатели разгона/торможения от 1 до 4, счетчик, ПЛК, внешний Base Block (NC, NO) |
| Многофункциональная индикация выхода | Включение, установленная частота, non-zero, base block, сбой, местное/удаленное управление, активность ПЛК, выход вспомогательного двигателя, готовность устройства, сигнал перегрева, аварийная остановка |
| Аналоговый выход | Аналоговый выход частоты/тока |
| Вывод для сигнализации | Один С-образный контакт или открытая колодка |
| Функции эксплуатации | Автоматическая регулировка напряжения, S-образная кривая, перегрузка по напряжению и току, защита от остановки, фиксирование сбоев, регулируемая несущая частота, торможение постоянным током, перезапуск после кратковременного прекращения подачи электроэнергии, автонастройка, ограничение частоты, блокировка/сброс параметра, векторное управление, счетчик, ПИД-регулятор, ПЛК, коммуникация MODBUS, подавление реверса, аварийный сброс, аварийный перезапуск, цифровой вывод частоты, функция перехода в режим ожидания и выхода из него, выбор первого и второго источника частоты |
| Функции защиты | Самотестирование, перегрузка по напряжению и току, падение напряжения, перегрузка, перегрев, внешний сбой, замыкание на землю |
| Дисплей и клавиатура | 6 клавиш, 4 цифры, 7-компонентный светодиодный индикатор, 4 светодиодных индикатора состояния, основная частота, выходная частота, выходной ток, пользовательские блоки, значения параметров для настройки, мониторинг, запуск, остановка, перезагрузка, вперед/назад |
| Тормозной прерыватель | Встроенный на всех моделях |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
От -10 до +40 °C От -10 до +50 °C (без заглушки) Без выпадения конденсата и замораживания |
| Температура хранения/транспортировки | От -20 до +60 °C |
| Влажность | Не выше 90% RH (без выпадения конденсата) |
| Вибрация | 9,80665 м/с2 (1G) в пределах 20 Гц, 5,88 м/с2 (0,6G) в пределах от 20 до 50 Гц |
| Защита от пыли и влаги | IP20 |
| Степень загрязнения | 2 |
| Место установки |
Вдали от агрессивных газов, жидкостей, и пыли Высота - не выше 1000 м |
| Артикул | Описание |
| VFD2A7MS43AFSAA | Преобразователь частоты MS300, 3x400В, 0.75/1.1 кВт, 2.7/3.0А, ЭМС С2, IP20 |
| VFD4A2MS43AFSAA | Преобразователь частоты MS300, 3x400В, 1.5 кВт, 4,2/4.6А, ЭМС С2, IP20 |
| VFD5A5MS43AFSAA | Преобразователь частоты MS300, 3x400В, 2.2 кВт, 5.5/6.5А, ЭМС С2, IP20 |
| VFD9A0MS43AFSAA | Преобразователь частоты MS300, 3x400В, 3.7/4.0 кВт, 9.0/10.5А, ЭМС С2, IP20 |
| VFD13AMS43AFSAA | Преобразователь частоты MS300, 3x400В, 5.5 кВт, 13/15.7А, ЭМС С2, IP20 |
| VFD17AMS43AFSAA | Преобразователь частоты MS300, 3x400В, 7.5 кВт, 17/20.5А, ЭМС С2, IP20 |
| VFD110CP43B-21 | Преобразователь частоты CP2000, 3x400В, 11 кВт 24A, IP20 |
| VFD150CP43B-21 | Преобразователь частоты CP2000, 3x400В, 15 кВт 32A, IP20 |
| VFD185CP43B-21 | Преобразователь частоты CP2000, 3x400В, 18,5 кВт 38A, IP20 |
| VFD220CP43A-21 | Преобразователь частоты CP2000, 3x400В, 22 кВт 45A, IP20 |
| VFD300CP43B-21 | Преобразователь частоты CP2000, 3x400В, 30 кВт 60A, IP20 |
| VFD370CP43B-21 | Преобразователь частоты CP2000, 3x400В, 37 кВт 73A, IP20 |
| VFD450CP43S-21 | Преобразователь частоты CP2000, 3x400В, 45 кВт 91A, IP20 |
| VFD550CP43S-21 | Преобразователь частоты CP2000, 3x400В, 55 кВт 110A, IP20 |
| VFD750CP43B-21 | Преобразователь частоты CP2000, 3x400В, 75 кВт 150A, IP20 |
| VFD900CP43A-21 | Преобразователь частоты CP2000, 3x400В, 90 кВт 180A, IP20 |
| VFD1100CP43A-21 | Преобразователь частоты CP2000, 3x400В, 110 кВт 220A, IP20 |
| VFD1320CP43B-21 | Преобразователь частоты CP2000, 3x400В, 132 кВт 260A, IP20 |
| VFD1600CP43A-21 | Преобразователь частоты CP2000, 3x400В, 160 кВт 310A, IP20 |
| VFD1850CP43B-21 | Преобразователь частоты CP2000, 3x400В, 185 кВт 370A, IP20 |
| VFD2200CP43A-21 | Преобразователь частоты CP2000, 3x400В, 220 кВт 460A, IP20 |
| VFD2800CP43A-21 | Преобразователь частоты CP2000, 3x400В, 280 кВт 530A, IP20 |
| VFD3150CP43C-21 | Преобразователь частоты CP2000, 3x400В, 315 кВт 616A, шкафное исполнение IP20 |
| VFD3550CP43C-21 | Преобразователь частоты CP2000, 3x400В, 355 кВт 683A, шкафное исполнение IP20 |
| VFD4000CP43C-21 | Преобразователь частоты CP2000, 3x400В, 400 кВт 770A, шкафное исполнение IP20 |
| VFD5000CP43С-21 | Преобразователь частоты CP2000, 3x400В, 500 кВт 930A, шкафное исполнение IP20 |
| VFD5A5ME43AFNAA | Преобразователь частоты ME300, 3x400В, 2.2 кВт, 5.5/6.5А, ЭМС С2, IP20 |
| VFD13AME43AFNAA | Преобразователь частоты ME300, 3x400В, 5.5 кВт, 13/15.7А, ЭМС С2, IP20 |
| VFD4A8ME21AFNAA | Преобразователь частоты ME300, 1x230В, 0.75/1.1 кВт, 4.8/5.0А, ЭМС С2, IP20 |
| VFD7A5ME21AFNAA | Преобразователь частоты ME300, 1x230В, 1.5 кВт, 7.5/8.5А, ЭМС С2, IP20 |
| VFD11AME21AFNAA | Преобразователь частоты ME300, 1x230В, 2.2/3.0 кВт, 11/12.5А, ЭМС С2, IP20 |
