M-Max HalfRack-шасси

Cемейство защищенных корпусов форм‑фактора 19/2" с пассивным охлаждением для вычислительных систем
MicroMax Systems Производитель:
MicroMax Systems
  • Описание
  • Спецификация
  • Пыль/влага: IP66
  • Исполнение передней панели согласно требованиям заказчика
  • Удары до 40g, вибрация до 2.5g (для типовой системы)
  • Рабочая температура: от -40 до +70 °C (максимально)
  • Совместимые платформы M-Max: PR5, GX, AR, DT, EP4, CU

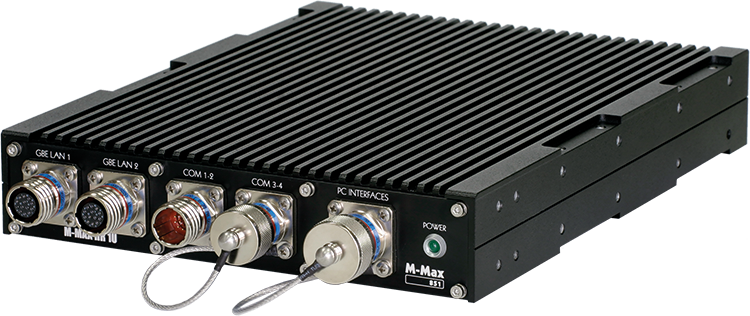

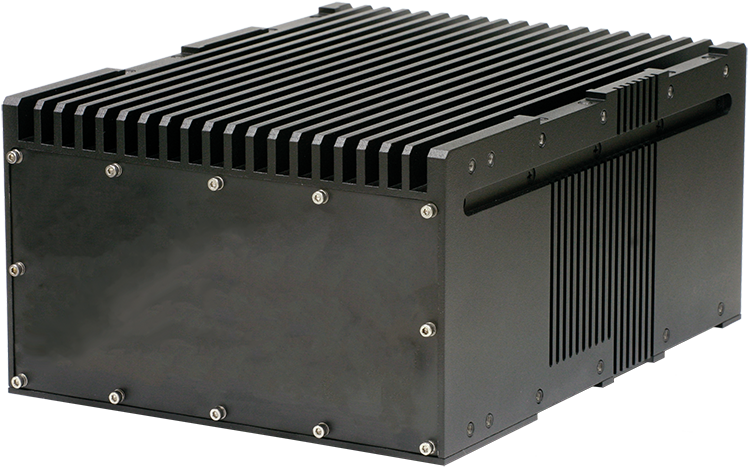

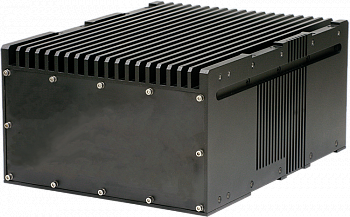

M-Max HalfRack-шасси — это семейство защищенных корпусов форм-фактора 19/2″ с пассивным охлаждением. Корпуса позволяют строить системы для критически важных приложений работающих в жестких условиях эксплуатации. Устойчивы к экстремальным температурам, воздействию пыли и влаги, а также к ударам и вибрации.

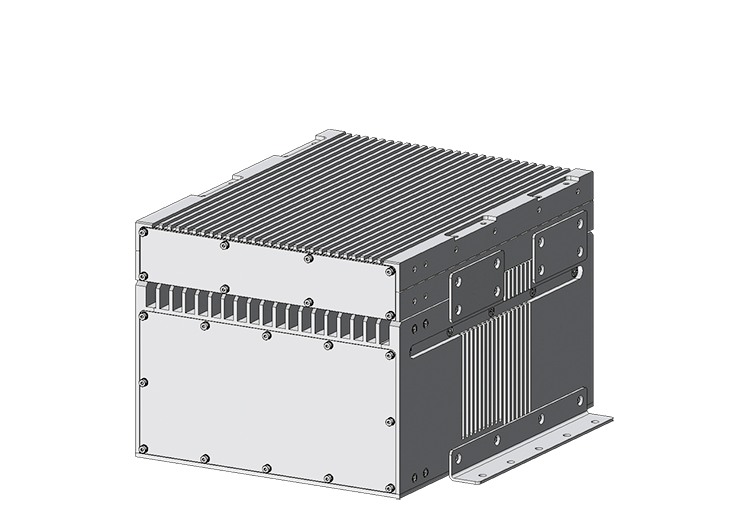

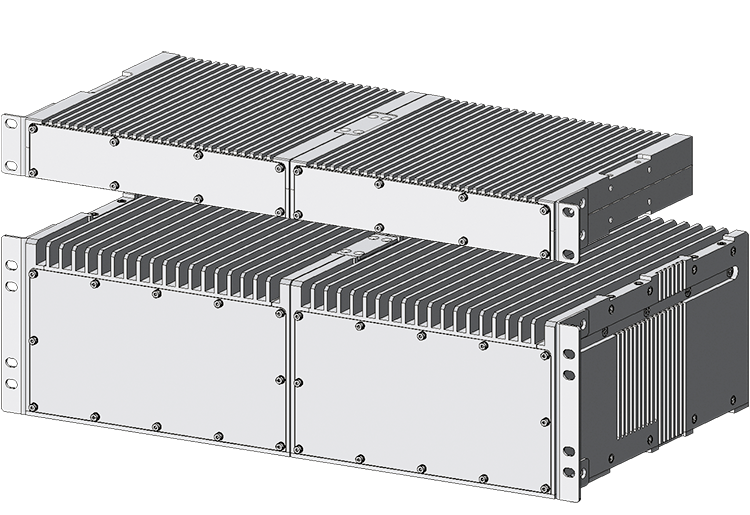

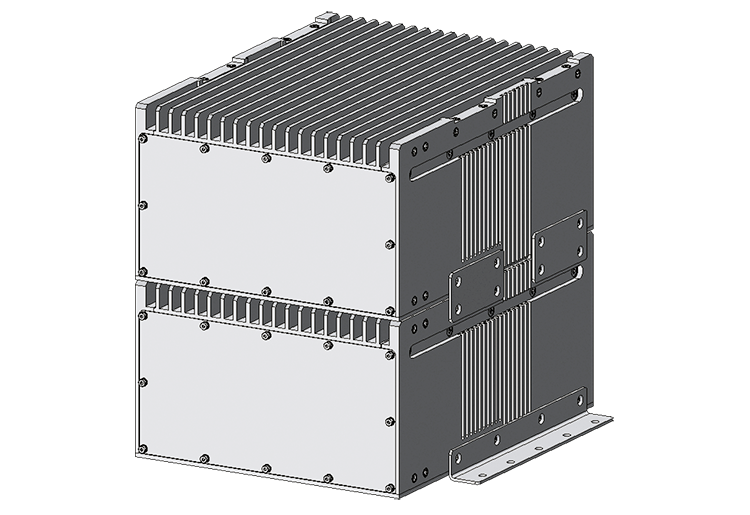

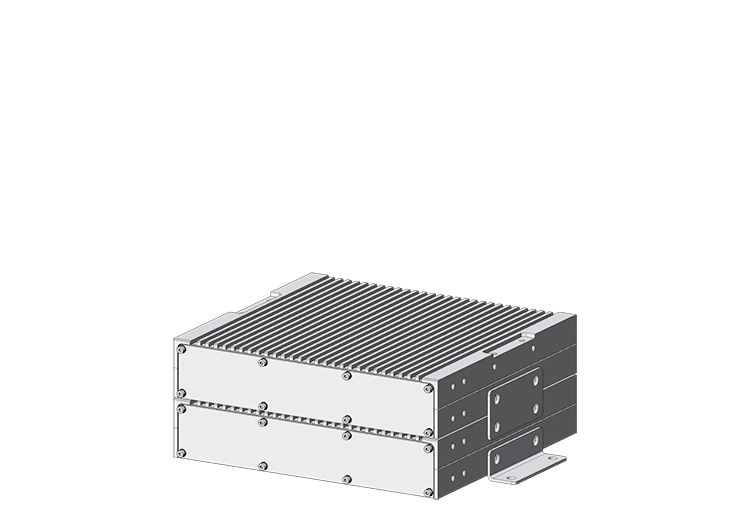

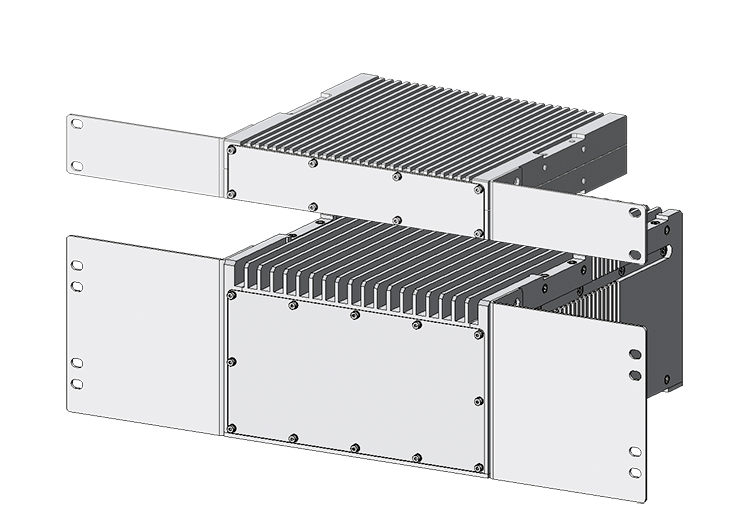

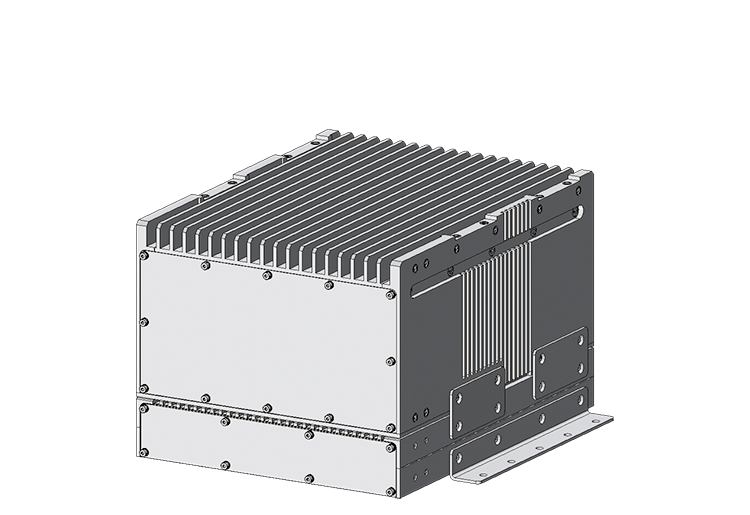

Полностью защищенное алюминиевое шасси форм-фактора 19/2″ не имеет вентиляторов и использует естественное конвекционное и кондуктивное охлаждение, обеспечивая соответствие шасси стандарту MIL‑STD‑810. Универсальная конструкция корпуса позволяет монтировать несколько систем вместе, размещать их в стойку 19″ или на плоскую поверхность.

Типовые системы в этих корпусах, в зависимости от используемых компонентов, обеспечивают степень защиты IP66 и выдерживают вибрации/удар — 40g/2,5g. Герметичный корпус шасси в версии 3U позволяет разместить до 4 плат типоразмера PC/104 или других форм-факторов сопоставимых габаритов.

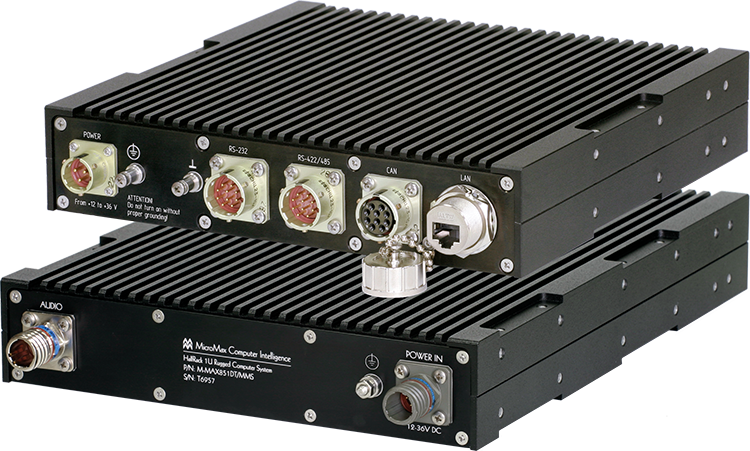

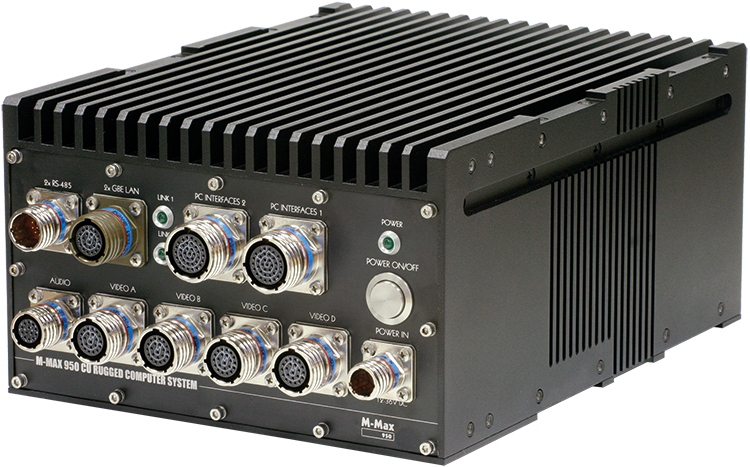

Передние панели корпусов могут быть выполнены по заказу — для размещения требуемых разъемов. Все стенки корпусов выполнены из алюминия.

Корпуса M-Max HalfRack-шасси совместимы со следующими платформами M-Max: PR5, GX, AR, DT, EP4, CU

Технические характеристики
Совместимые платформы M-Max: PR5, GX, AR, DT, EP4, CU
Материал: Алюминий (корпус)
Сталь (крепежные элементы)

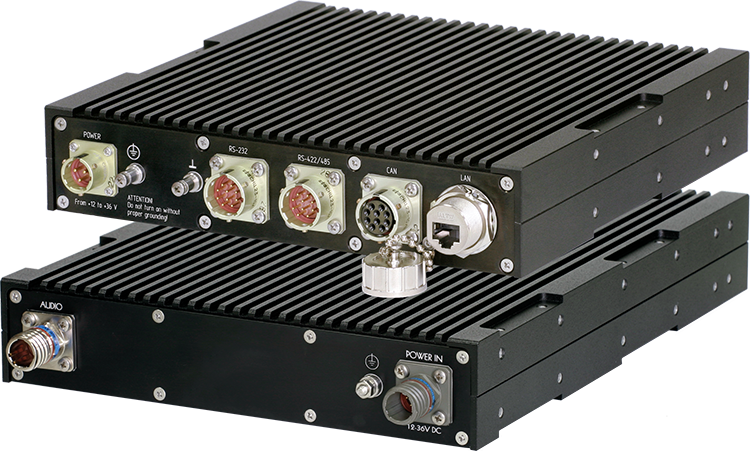

Варианты исполнения: Высота: 1U, 3U
Глубина: 200 мм, 280 мм
опционально: 160 мм, 320 мм
Теплоотводящая способность:: От 25 Вт (1U) до 90 Вт (3U)
Подсистема питания (HalfRack 1U): +5 В @ 8 А, +12 В @ 5 А, +3.3 В @ 1 А
Питание: От +9 до +36 В постоянного тока (изолированное)
или от +18 до +75 В постоянного тока (изолированное)
Соответствует MIL-STD-704F
Адаптер переменного тока ~100...240 В (опционально)
Разъемы: 1x D38999 (питание)
Масса: От 1800 г (1U, 200 мм)
до 4700 г (3U, 280 мм)
Габариты (Ш x В x Г): 220 x 44 x 200/280 мм (1U)
220 x 132 x 200/280 мм (3U)
Вместимость плат типоразмера PC/104: 1 (1U), 4 (3U)
Форм-фактор: PC/104, 3.5”, COM Express

Условия эксплуатации и хранения типовой системы

Пыль/влага: IP66
Рабочая температура: от -40 до +70 °C при 25 Вт (1U)
от -40 до +50 °C при 90 Вт (3U)
Влажность: Рабочая: от 5 до 95 % (при +25 °C без выпадения конденсата)
Вибрация: Рабочая амплитуда ускорения до 2,5 g (3–500 Гц)
Удары: Предельное пиковое ударное ускорение до 40 g
