Специализированные системы М‑Мах

Стандартные решения не всегда соответствуют запросам конкретной задачи, и каждая отрасль может иметь свои собственные особые требования к вычислительным ресурсам. Компания М-МАКС СИСТЕМЫ как производитель линейки защищенных бортовых компьютеров M-Max учитывает потребности клиента, индивидуально подходя к оптимизации каждого промышленного компьютера. Системы M-Max разработаны для эксплуатации в жестких условиях окружающей среды, что позволяет устанавливать их на минимально защищенных открытых площадках и, как следствие, применять для работы в поездах или на судах. Наши блоки выдерживают воздействие экстремальных температур, пыли, влажности и вибрации, характерных для промышленной среды. Ниже приведены некоторые модели обширной линейки M-Max.

Запатентованная нами технология отвода тепла помогает изготавливать защищенные промышленные системы для работы в жестких условиях. В качестве примера воплощения нашей уникальной системы теплоотвода можно привести M-Max 810 EP. Этот высокопрочный, полностью герметичный компьютер построен на базе четырехъядерного процессора Intel Core i7 (2.1-3.0 ГГц) и способен работать при температуре окружающей среды от −40 до +55 °C. Система имеет повышенный уровень стойкости к ударам и вибрациям. Высокая производительность систем M-Max 810 EP обеспечена передовыми технологиями и защищённой конструкцией, включая:

• оснащенный пассивной системой охлаждения алюминиевый корпус, выдерживающий суровые условия окружающей среды, включая воздействия экстремальных температур, пыли и влаги;
• компактный размер, позволяющий монтировать систему в ограниченном пространстве;
• запатентованную технологию теплоотвода, обеспечивающую эффективное и надежное охлаждение вибронагруженных компонентов.

М-МАКС СИСТЕМЫ – надежные решения для жестких условий эксплуатации!

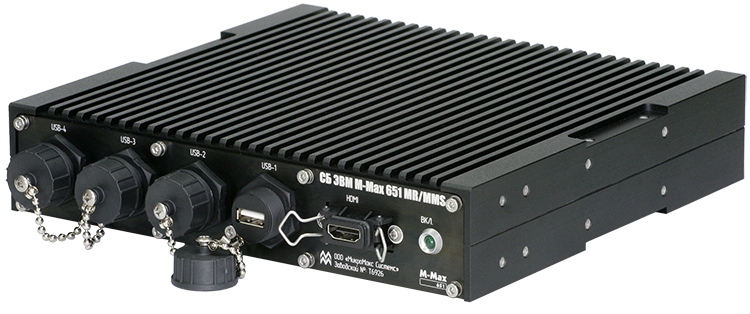

M-Max HR 1U MR — это защищенный промышленный компьютер на базе платы MM-CBE, производства компании М-МАКС СИСТЕМЫ. Корпус M-Max HR 1U MR выполнен в форм-факторе 19/2″ и может использоваться в жестких условиях окружающей среды для установки на различные виды транспортных средств. Легкий и компактный герметичный корпус с запатентованной технологией пассивного отвода тепла защищает от пыли, влаги, и позволяет использовать компьютер в широком диапазоне температур окружающей среды от −40 до +70 °C.

Доступные интерфейсы ввода-вывода M-Max HR 1U MR включают: Gigabit Ethernet, USB 2.0, HDMI, CAN, GPIO, RS-232, RS-422/485 и аудио. Для хранения информации используется твердотельный накопитель объемом 32 ГБ.

---

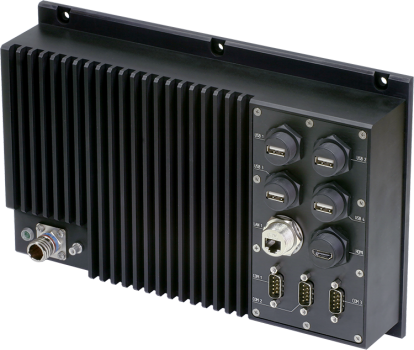

Корпус M-Max VI MR совместим со стандартом VITA 75 и может использоваться в жестких условиях окружающей среды для установки на различные виды транспортных средств.

Легкий и компактный герметичный корпус с запатентованной технологией пассивного отвода тепла защищает от пыли, влаги, и позволяет использовать компьютер в широком диапазоне температур окружающей среды от −40 до +70 °C.

Компьютер построен на базе процессорной платы MM-CBE, производства компании М-МАКС СИСТЕМЫ. В ее основе лежит многоядерный микропроцессор 1892ВМ14Я с низким энергопотреблением (максимально 3 Вт).

Доступные интерфейсы ввода-вывода M-Max VI MR включают: Gigabit Ethernet, USB 2.0, HDMI, CAN, GPIO, RS-232, RS-422/485 и аудио. Для хранения информации используется твердотельный накопитель объемом 32 ГБ.

---

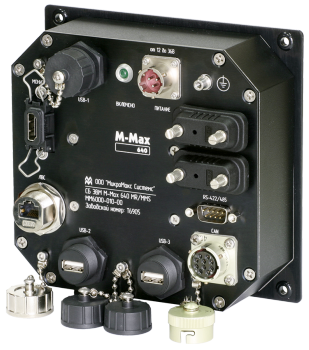

M-Max PD2 MR — это защищенный промышленный компьютер на базе платы MM-CBE, производства компании М-МАКС СИСТЕМЫ. В основе процессорной платы MM-CBE лежит многоядерный микропроцессор 1892ВМ14Я с низким энергопотреблением (максимально 3 Вт). Процессор включает в себя два DSP ядра ELcore-30M, два процессора ARM Cortex-A9 с FPU-акселератором и NEON SIMD-акселератором (ARM), кодек H.264, графический 3D акселератор Mali-300 и встроенные порты ввода-вывода.

Компьютер имеет защиту от пыли и влаги IP66 и способен успешно функционировать в широком диапазоне температур окружающей среды от −40 до +70 °C. Защищенное алюминиевое шасси не имеет вентиляторов и использует пассивное охлаждение. Для хранения информации используется твердотельный накопитель объемом 32 ГБ.

---

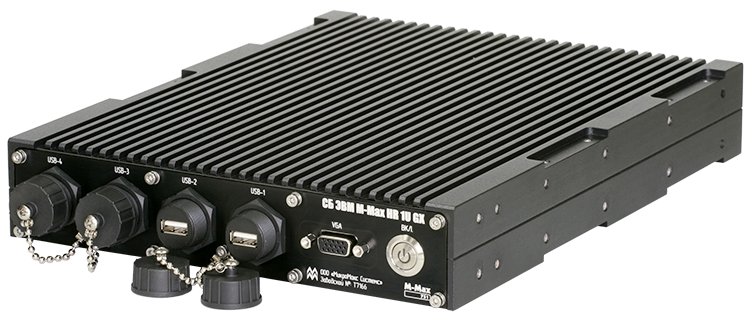

M-Max HR 1U GX — это защищенный компьютер форм-фактора 19/2″ бюджетного класса на базе процессора Intel Celeron, продолжающий линейку систем M-Max HR 1U. Полностью защищенное алюминиевое шасси форм-фактора 19/2″ не имеет в своей конструкции вентиляторов и использует естественное конвекционное и кондуктивное охлаждение, обеспечивая соответствие системы стандарту MIL-STD-810.

Универсальная конструкция корпуса позволяет монтировать несколько систем вместе как рядом, так и друг на друга, а также размещать их в стойку 19″ или на плоскую поверхность.

---

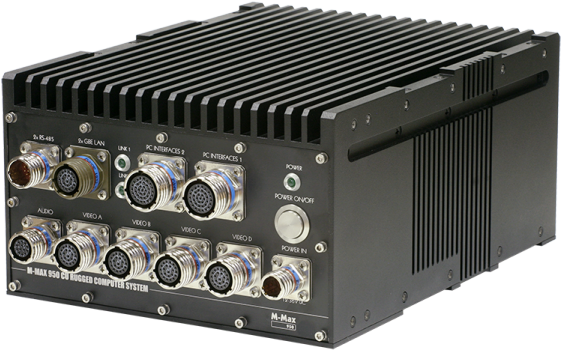

M-Max HR 3U CU — это высокопроизводительный защищенный промышленный компьютер, способный надежно функционировать в жестких условиях эксплуатации. Защищенное алюминиевое шасси форм-фактора 19/2″ не имеет вентиляторов и использует пассивное охлаждение.

Использование стандартных компонентов позволяет легко адаптировать любую модель семейства M-Max HR 3U для использования в авиационных, морских и других транспортных приложениях. M-Max HR 3U CU обладает высоким уровнем производительности, сравнимой с настольными системами. Компьютер обладает расширенными возможностями обработки графики и может иметь до 6 выходов HDMI.

---

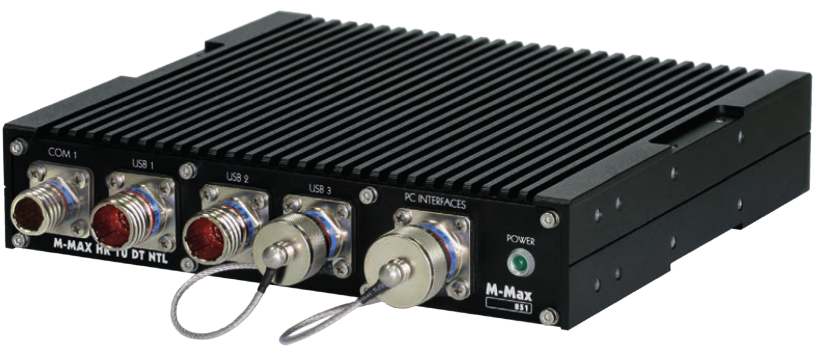

M-Max HR 1U DT NTL — это высокопроизводительный компактный защищенный компьютер на базе процессора Intel Dual Core i7. Полностью защищенное алюминиевое шасси форм-фактора 19/2″ не имеет в своей конструкции вентиляторов и использует естественное конвекционное и кондуктивное охлаждение, обеспечивая соответствие системы стандарту MIL-STD-810.

Универсальная конструкция корпуса позволяет монтировать несколько систем вместе как рядом, так и друг на друга, а также размещать их в стойку 19″ или на плоскую поверхность.

---

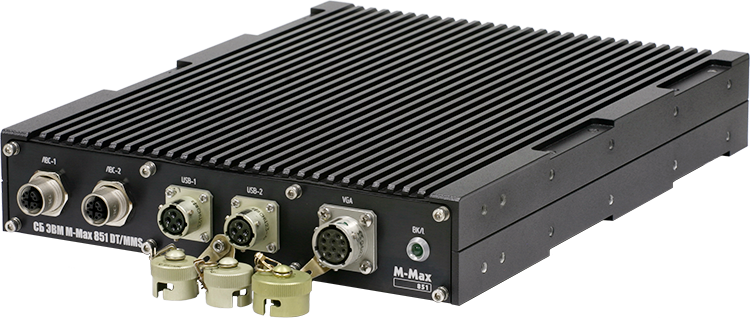

M-Max HR 1U DT — это высокопроизводительный компактный защищенный компьютер на базе процессора Intel Dual Core i7. Полностью защищенное алюминиевое шасси форм-фактора 19/2″ не имеет в своей конструкции вентиляторов и использует естественное конвекционное и кондуктивное охлаждение, обеспечивая соответствие системы стандарту MIL‑STD‑810.

Универсальная конструкция корпуса позволяет монтировать несколько систем вместе как рядом, так и друг на друга, а также размещать их в стойку 19″ или на плоскую поверхность.

---

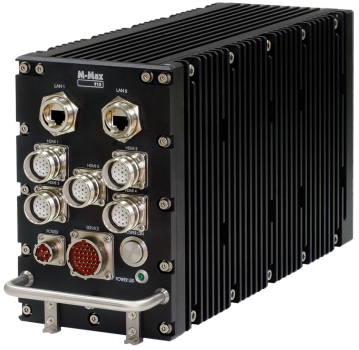

M-Max ATR CU — это высокопроизводительный защищенный промышленный компьютер, способный надежно функционировать в жестких условиях эксплуатации. Защищенное алюминиевое шасси ATR-типа не имеет вентиляторов и использует пассивное охлаждение.

Использование стандартных компонентов позволяет легко адаптировать любую модель семейства M-Max ATR для использования в авиационных, морских и других транспортных приложениях. M-Max ATR CU обладает высоким уровнем производительности, сравнимой с настольными системами. Компьютер обладает расширенными возможностями обработки графики и может иметь до 6 выходов HDMI.

---

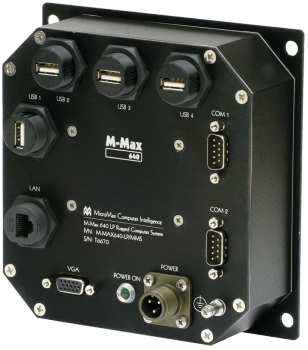

M-Max PD2 LP — это защищенный промышленный компьютер с чрезвычайно низким уровнем потребления энергии (4 Вт). Защищенное алюминиевое шасси не имеет вентиляторов и использует пассивное охлаждение. Герметичный корпус предназначен для установки плат форм-фактора PC/104.

M-Max PD2 LP имеет защиту от пыли, влаги, ударов и вибрации и способен успешно функционировать в широком диапазоне температур окружающей среды от −40 до +70 °C. Компьютер оборудован 4-ядерным процессором ARM 800 МГц и интерфейсом VGA для работы с двухмерной и трехмерной графикой. Для хранения информации используются накопители SSD промышленного класса.

---

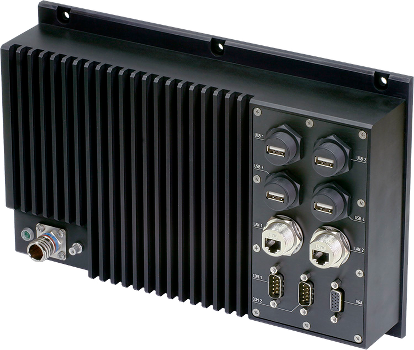

Защищенный высокопроизводительный компьютер для жестких условий эксплуатации. Корпус M-Max VI EP4 (M-Max 871 EP4/MMS) совместим со стандартом VITA 75 и может использоваться в жестких условиях окружающей среды для установки на различные виды транспортных средств. Легкий и компактный герметичный корпус с запатентованной технологией пассивного отвода тепла защищает от пыли, влаги, ударов и вибрации. Компьютер способен работать при экстремальных температурах (от −40 до +65 °C). Вычислительная мощь M-Max VI EP4 сопоставима с настольными системами. Встроенный источник питания соответствует спецификации MIL-STD-704F.

---

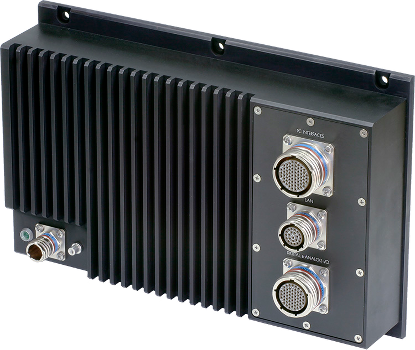

M-Max VI PR7 (M-Max 771 PR7/MMS)  — это защищенный промышленный компьютер с подсистемой УСО для жестких условий эксплуатации. Механически совместим со стандартом VITA 75 и может использоваться в жестких условиях окружающей среды для установки на различные виды транспортных средств. Легкий и компактный герметичный корпус с запатентованной технологией пассивного отвода тепла защищает от пыли, влаги, ударов и вибрации. Компьютер способен работать при экстремальных температурах (от −40 до +65 °C). Встроенный источник питания соответствует спецификации MIL-STD-704F. Стандартная конфигурация включает 16 линий цифрового ввода-вывода. Опционально, система может иметь 16 аналоговых вводов 16-бит, 4 аналоговых вывода 16-бит, и 6 дополнительных цифровых линий ввода-вывода.

---

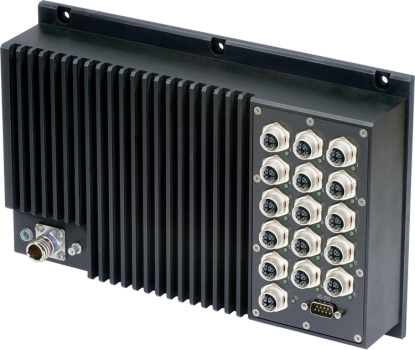

M-Max SW21X/PS — защищенный 12/14/16-портовый администрируемый коммутатор уровня Layer 2+ сети Gigabit Ethernet, обеспечивающий надежную работу в сложных условиях, включая транспорт (наземный, железнодорожный, воздушный и морской), приложения добычи и переработки сырья. Коммутатор поддерживает широкий диапазон входных напряжений, а также прошел проверку и гарантирует устойчивую работу при температуре от −40 до +75 °C. Прочный корпус коммутатора совместимым со стандартом VITA 75. Усиленная защита от солевого тумана доступна заказчикам по запросу. Защищенный коммутатор соответствует спецификациям MIL-STD-810G, MIL-STD-461F.

---

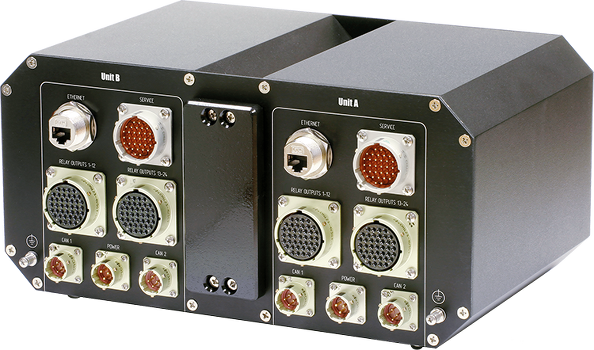

М-Мах 400 RC является компактным высоконадежным защищенным вычислителем для построения распределённых систем электрической централизации. Система предназначена для преобразования сигналов управления, получаемых по интерфейсу CAN (медная пара или одномодовое оптоволокно), в сигналы управления реле систем железнодорожной автоматики. Система M-Max 400 RC построена по архитектуре «2 из 2», применяющейся для повышения достоверности сигналов управления.

Два независимых идентичных вычислителя внутри M-Max 400 RC соединены между собой внутренними интерфейсами. К выходам управления внешние реле подключаются так, чтобы функционально реализовалась логическая схема «И» в управлении сигналом. Каждый вычислитель имеет независимый вход питания и встроенный суперконденсаторный источник бесперебойного питания (ИБП), обеспечивающий до 40 секунд работы системы. В зависимости от конфигурации система позволяет управлять 12 или 24 реле.

---

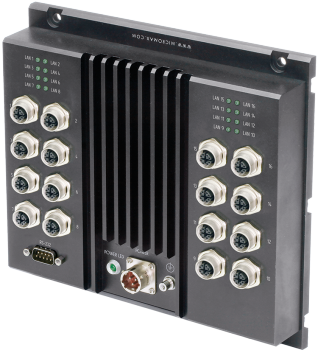

M-Max SW216 — защищенный 16-портовый администрируемый коммутатор уровня Layer 2+ сети Gigabit Ethernet, обеспечивающий надежную работу в сложных условиях, включая транспорт (наземный, железнодорожный, воздушный и морской), сельское хозяйство, приложения добычи и переработки сырья. Коммутатор поддерживает широкий диапазон входных напряжений, а также прошел проверку и гарантирует устойчивую работу при температуре от −40 до +75 °C. Прочный корпус коммутатора совместимым со стандартом VITA 75.

---

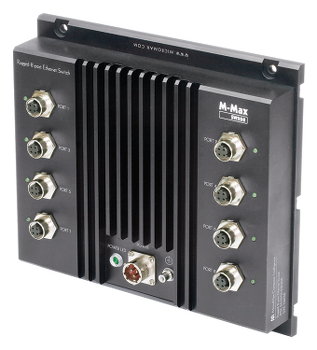

M-Max SW208 — защищенный 8-портовый администрируемый коммутатор уровня Layer 2+ сети Gigabit Ethernet. Обеспечивает надежную работу в сложных условиях, включая транспорт (наземный, железнодорожный, воздушный и морской), сельское хозяйство, приложения добычи и переработки сырья.

Коммутатор прошел проверку и гарантирует устойчивую работу при температуре от −40 до +75 °C при широком диапазоне входных напряжений. Прочный корпус коммутатора совместим со стандартом VITA 75. M-Max SW208 оснащен восемью портами 10/100/1000 Мбит/с для медной витой пары. Поддерживает управление системой через веб-интерфейс и предоставляет доступ к хост-процессору посредством интерфейса командной строки (CLI).

---

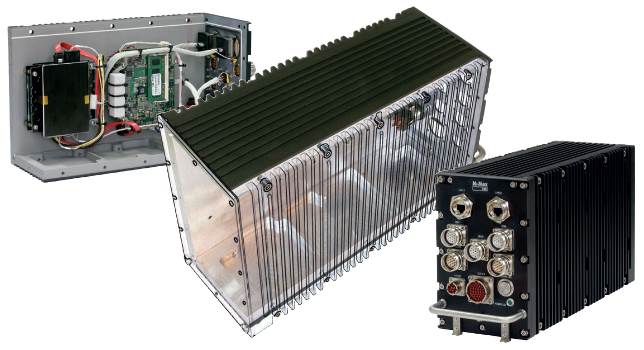

M-Max ATR-шасси — прочный и герметичный корпус с высокой степенью защиты. Предназначен для построения высокопроизводительных вычислительных систем с пассивной системой отвода тепла, охлаждаемых естественным конвекционным и кондуктивным способом, без применения вентиляторов. Корпус ATR-типа позволяет строить системы для критически важных приложений, работающих в жестких условиях эксплуатации и подверженных воздействию пыли, влаги, экстремальных температур, ударов и вибраций. Типовые системы в этом корпусе, в зависимости от используемых компонентов, обеспечивают степень защиты IP66 и выдерживают вибрации/удар — 10g/2g . Герметичное ATR‑шасси предоставляет возможность разместить до 8 плат типоразмера PC/104 или других форм-факторов сопоставимых габаритов. Передняя панель по заказу может быть спроектирована для размещения требуемых разъемов. Корпус выполнен из анодированного алюминия.

---

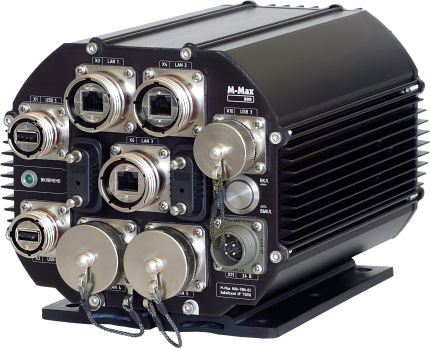

M-Max VT AR TRN-02 (M-Max 800 EP2/TRN-02) — защищенный промышленный компьютер с уровнем производительности, сопоставимым с показателями мощных настольных систем, для требовательных и критически важных приложений. Система обладает степенью защиты IP65 и способна выдержать удары до 40 g и вибрацию до 6 g. M-Max VT AR TRN-02 построен на базе процессора Intel Core i7 2,8 ГГц и видеоадаптера Intel HD 4000.

Этот компактный блок умещается в ограниченном пространстве и может работать в расширенном температурном диапазоне от −40 до +65 °C без вентиляции и активного охлаждения. В конструкции системы используется запатентованная нами технология отвода тепла от вибронагруженных электронных компонентов. Опции системы хранения включают промышленные твердотельные накопители с RAID-функциональностью (программной и аппаратной).

---

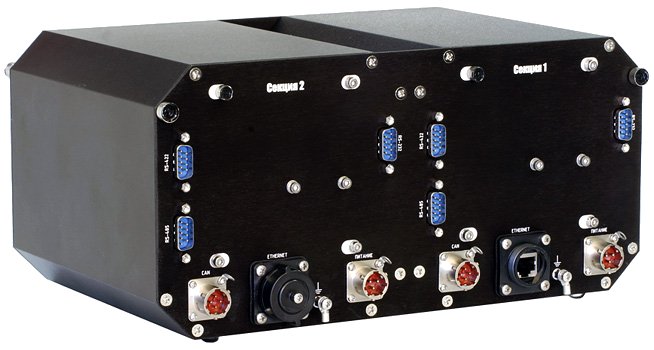

M-Max 400 ST/USO — это отказоустойчивый компьютер для бортовых и стационарных приложений, предназначенный для достоверной обработки информации систем железнодорожной сигнализации, построенный на основе архитектуры «2-из-2». M-Max 400 ST/USO полностью соответствует спецификации CENELEC SIL4. Он предназначен для использования на стационарных объектах железнодорожной инфраструктуры. Система, устойчивая к вибрациям и ударам, способна работать при температуре от −40 до +60 °C. Для достижения высокого уровня надежности система объединяет в одном герметичном корпусе два блока, состоящих из процессора, твердотельного накопителя и источника бесперебойного питания. Каждый внутренний блок имеет порт Fast Ethernet, три оптоизолированных последовательных порта RS-232/422/485 и двухканальный гальванически развязанный интерфейс CAN.

Два независимых процессора M-Max 400 образуют жизнестойкую систему обработки информации и выполнения вычислений различными способами. Подсистемы циклично синхронизируются для обмена данными и выполнения последовательности перекрестных проверок. Суперконденсаторы источников бесперебойного питания обеспечивают до 70 секунд работы системы.

---

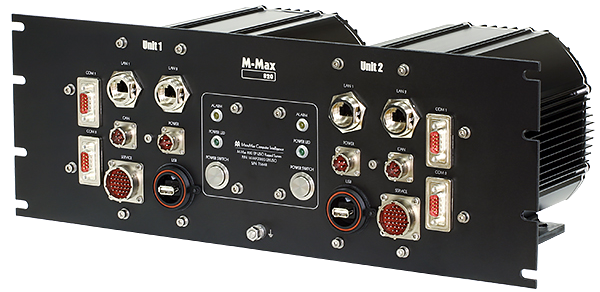

M-Max 820 EP/USO состоит из двух защищенных промышленных компьютеров с самой высокой производительностью, доступной на сегодняшний день для решений с пассивным охлаждением. Система с архитектурой «2-из-2» обеспечивает достоверную обработку информации в экстремальных условиях окружающей среды. Обеспечивая защиту от ударов и вибрации, M-Max 820 EP/USO способен работать в условиях экстремальных температур (от -40 до +55 °C), в условиях пыли и влажности. Демонстрируя великолепную производительность благодаря использованию процессоров Intel Core i7 (2.1-3.0 ГГц), система также обладает прекрасными характеристиками 2D и 3D видео, выводимого посредством интерфейса VGA. Система хранения данных выполнена с применением промышленных SSD и включает возможность построения RAID-массива (программно и аппаратно). M-Max 820 EP/USO предназначен для решения задач оптической рефлектометрии при построении систем контроля и безопасности.

---

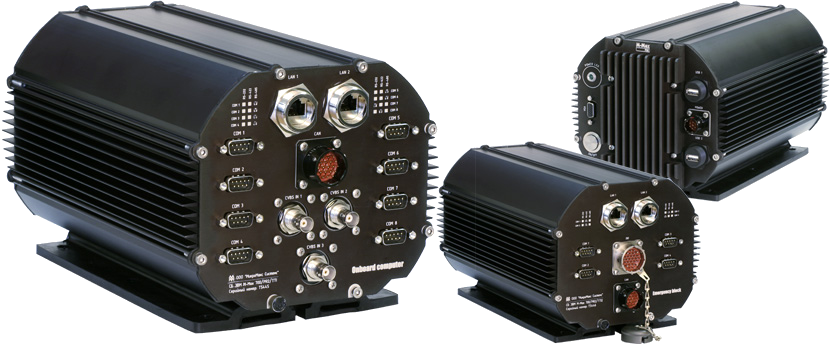

M-Max 700 PR/TTI — это комплект из двух компьютеров (мобильного и стационарного), для использования в транспортной системе сбора данных. Система оснащена портом видеозахвата CVBS, интерфейсом CAN, набором портов RS-232/422/485, а также портами цифрового ввода/вывода. Каждый из блоков, разработанных для эксплуатации в крайне тяжелых условиях, имеет в своём составе ИБП, построенный на суперконденсаторах.

---

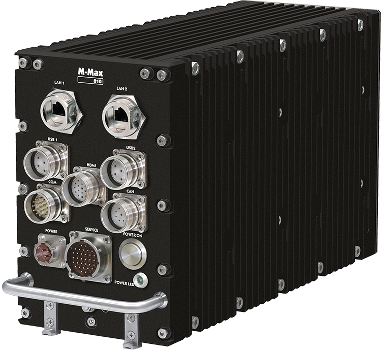

M-Max ATR 12 EP4 (M-Max 810 EP/MMS) — защищенный промышленный компьютер с высочайшей производительностью, доступной на сегодняшний день для систем с пассивной системой охлаждения. Демонстрируя высокую стойкость к ударам и вибрациям, он может работать при экстремальных температурах (от -40 до +55 °C), в условиях пыли и влажности. Достоинства системы не ограничиваются великолепной производительностью, достигаемой благодаря четырехъядерному процессору Intel Core i7 (2.1-3.0 ГГц), компьютер также имеет отличные 2D и 3D графические возможности, реализуемые через VGA и HDMI интерфейсы. Система хранения данных выполнена с применением промышленных SSD и включает возможность построения RAID-массива (программно и аппаратно).

---

M-Max 800 EP1 — защищенный высокопроизводительный компьютер для жестких условий эксплуатации. Построен на процессоре Intel Core i7 (до 2,9 ГГц) и оборудован разъемами, защищенными по классу IP67. Герметичный корпус компьютера с запатентованной технологией пассивного отвода тепла защищает систему от ударов, вибрации, пыли и влаги. Вычислительная мощь M-Max 800 EP1 сопоставима с настольными системами. В данной модели компьютера возможно использование как стандартных, так и защищенных кабельных соединителей (общая степень защиты IP65 достигается при использовании последних).

---

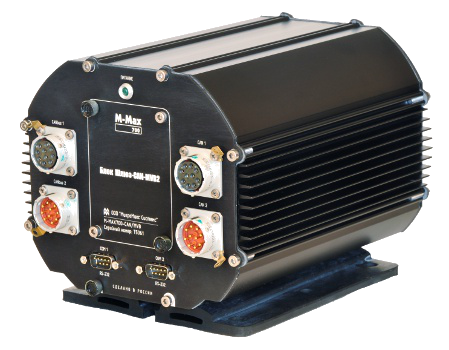

Шлюз-CAN-MVB2 декодирует сигналы систем автоматической локомотивной сигнализации (АЛС) подвижного состава РЖД, оснащенных интерфейсами CAN (КЛУБ-У, БЛОК). Шлюзом также преобразуются сигналы бортовых систем управления и автоведения электропоездов с шинами MVB. CAN-MVB2 предназначен для использования в бортовых системах безопасности, установленных на высокоскоростные электропоезда «Сапсан» (Velaro RUS), «Ласточка» (Desiro Rus) и другой подвижной состав. Он использует технологию пассивного охлаждения и работает при температуре от −40 до +70 °C. Система защищена по классу IP65, помещена в алюминиевый корпус с двойной защитой от ударов (до 6 g) и вибрации (до 2 g).

Основные характеристики:

• Количество каналов MVB — 2;
• Количество сетей CAN — до 4;
• Количество каналов RS232 — 2;
• Питание — от 18 до 75 В постоянного тока (изолированное);
• Стойкость к МИП — 4-й класс по ГОСТ Р 51317.4.5-99;
  EN 61000-4-4, ±4 kV, perf. Criteria A;
  EN 61000-4-5, ±4 kV, perf. Criteria A.

---

Шлюз-AIRBS-CLUB предназначен для установки на локомотивы, электропоезда и другой подвижной состав. Устройство применяется для обеспечения интеллектуальной увязки аппаратуры КЛУБ-У с бортовым сегментом подсистемы RBC (блоком AIRBS, проект ITARUS-ATC). Помимо связевых вопросов, Шлюз решает задачи по выполнению требований функциональной безопасности, а на прикладном уровне — задачи по первичной обработке пакетов команд от RBC и формирования потоков данных для центрального обработчика КЛУБ-У, передаваемых по CAN-интерфейсу.

Основные характеристики:

• Количество каналов Profibus — 2;
• Количество сетей CAN — 2;
• Питание — от 18 до 75 В постоянного тока (изолированное);
• Стойкость к МИП — 4-й класс по ГОСТ Р 51317.4.5-99;
  EN 61000-4-4, ±4 kV, perf. Criteria A;
  EN 61000-4-5, ±4 kV, perf. Criteria A.

---

CAN-регистратор M-Max 700/CR mk.6 разработан для обеспечения сбора и хранения данных, поступающих по интерфейсу CAN в системах железнодорожной автоматики и телемеханики. Применяется в составе комплекса АБТЦ-М.

Основные характеристики:

• Количество сетей CAN — 2;
• Дополнительный интерфейс — USB;
• Питание — от 9 до 40 В постоянного тока.

---

Устанавливаемый на локомотивах M-Max 700/AR предназначен для записи сигналов автоматической локомотивной сигнализации (АЛС) и систем автоблокировки с тональными рельсовыми цепями (АБТ) непосредственно с датчиков импульсов, местоположение фрагментов записи которых привязывается по сигналам системы глобального позиционирования. Кодирование сигналов АЛС непрерывного действия может быть как импульсно-числовое, так и частотное — для АЛСН, и фазоразностное — для АЛС-ЕН. Одновременно с полезным сигналом производится запись присутствующих в канале помех, попадающих в рабочую полосу частот сигналов АБТ и АЛС. Непрерывная запись сигналов проводится в автоматическом режиме. Изделие применяется совместно с системами АБТ, построенными с применением тональных рельсовых цепей (ТРЦ) типа 3 (от 420 до 780 Гц).

M-Max 700/AR в составе программно-аппаратного комплекса позволяет определять места отказов/сбоев систем АЛС и АБТ, а также предупреждать отказы в работе СЖАТ построением прогнозов на основе обработки статистической информации.

Основные характеристики:

• Количество каналов записи — 1 (гальванически изолированный);
• Время непрерывной записи — до 100 часов;
• Полоса частот — от 0 до 1 кГц;
• Точность локализации отказов/сбоев для скоростей до 300 км/ч — 15 метров;
• Съем информации — автоматически на внешние USB носители;
• Питание — от 36 до 72 В постоянного тока (изолированное).

---

Устанавливаемый на железнодорожных станциях M-Max 700/AR-15 предназначен для записи сигналов автоматической локомотивной сигнализации (АЛС) и систем автоблокировки с тональными рельсовыми цепями (АБТ) непосредственно с выходов задающего оборудования. Кодирование сигналов АЛС непрерывного действия может быть как импульсно-числовое, так и частотное — для АЛСН и фазоразностное — для АЛС-ЕН. Изделие применяется совместно с системами АБТ, построенными с применением тональных рельсовых цепей (ТРЦ) типа 3 (от 420 до 780 Гц). Одновременно с полезным сигналом производится запись присутствующих в канале помех, попадающих в рабочую полосу частот сигналов АБТ и АЛС.

Основные характеристики:

• Количество каналов записи — 15 (гальванически изолированных);
• Время непрерывной записи — до 48 часов;
• Полоса частот — от 0 до 1 кГц.

---

M-Max 700/ARM mk.7 — еще один компьютер для применения в железнодорожной отрасли. Он предназначен для работы в составе комплексов АБТЦ-М в качестве системного блока автоматизированных рабочих мест дежурного по станции (АРМ-ШН) и электромеханика (АРМ-ДСП). Обеспечивает визуальный контроль состояния устройств перегона и диагностику работы системы. При необходимости может применяться для ввода управляющих команд при помощи клавиатуры или манипулятора.

Основные характеристики:

• Количество сетей CAN — 2;
• Количество сетей Ethernet — 1;
• Количество интерфейсов RS232 — 4 (гальванически изолированные);
• Питание — от 9 до 40 В постоянного тока.

---

Далее представлены модели, выпускавшиеся в прежние годы. Эти доработанные под требования заказчика компьютеры демонстрируют опыт компании и являются иллюстрацией и копилкой технических идей для последующих разработок. Некоторые из этих специальных решений получают свое развитие на базе современных комплектующих в виде следующих, мощных версий.

---

M-Max 700 PR — Perfomance версия стандартной модели (Intel LV Pentium M 738 [1.4 ГГц], 256 МБ DDR333 SDRAM) с классом защиты IP51. Компьютер разработан по техническим требованиям заказчика и предназначен для интеграции в существующее окружение, для чего оборудован следующими опциями:

• 4 оптоизолированных (до 1 кВ) порта RS-232;
• разъемы типа 2РМТ для специализированных клавиатуры, монитора и графического манипулятора;
• разъем 2РМДТ для подключения к бортовой сети питания.

---

M-Max 700 ST/GZR — защищенный транспортный компьютер. Является новой версией предыдущей модификации, со следующими усовершенствованиями:

• Снижено энергопотребление системы: процессор AMD Geode LX 800 (500 МГц), память DDR333 SDRAM;
• Источник бесперебойного питания построен на конденсаторных элементах;
• Установлены USB-разъемы с винтовой фиксацией кабельного соединения по требованию заказчика.

В таком же корпусе существует другая версия M-Max 700, в которой вместо радиомодема установлен 12-канальный GPS-приемник.

---

M-Max 700 ST/PLT с классом защиты IP54 изготовлен по техническому заданию заказчика для применения в качестве бортового авиационного компьютера. Помимо модификации подсистем ввода-вывода и разъемов, в компьютер интегрированы две PCI-платы заказчика, что потребовало серьезной инженерной проработки проекта. В целом, отличия можно перечислить следующими пунктами:

• Оснащение подсистемой дискретных каналов ввода-вывода (32 входных и 32 выходных канала разовых команд типа «ключ на корпус», 20 входных и 20 выходных каналов разовых команд ТТЛ типа);
• Применение как защищенных ПК-совместимых, так и специализированных СНЦ23/СНЦ28 приборных соединителей;
• Интеграция двух плат PCI в корпус системного блока.

---

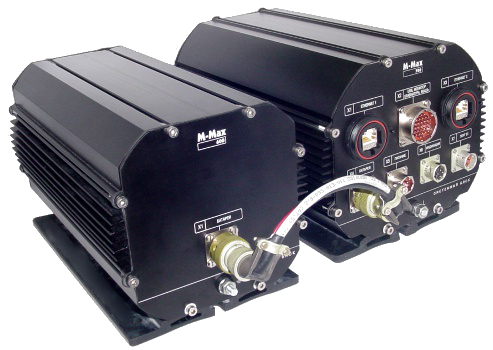

M-Max 700 ST/IFT — специализированная система, которая состоит из двух блоков: системного и батарейного. Системный блок представляет собой стандартный компьютер M-Max 700 с разъемами СНЦ и Bulgin на лицевой панели. Система бесперебойного питания состоит из устройства интеллектуальной зарядки батарей, размещенного в системном блоке, и двух батарейных модулей, расположенных в батарейном блоке. Батарейный блок обеспечивает работу системного блока на протяжении 4 часов.

---

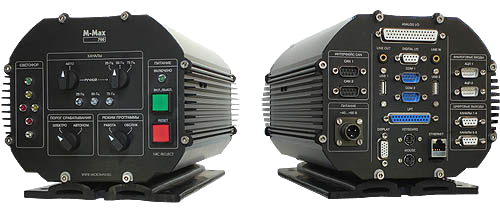

M-Max 700 ST/NRC — специализированный компьютер, разработанный для применения на транспорте. Он оснащен большим количеством изолированных цифровых и аналоговых портов ввода/вывода. На переднюю панель выведены необходимые заказчику средства управления и индикации.

---

M-Max 810 PR/MS3 — высокопроизводительный защищенный промышленный компьютер для требовательных и критически важных приложений. M-Max 810 PR/MS3 выдерживает удары и вибрацию, защищен от пыли и влажности, может работать при экстремальных температурах. Система демонстрирует отличную производительность, сравнимую с настольными системами. Интегрированный графический контроллер Intel GMA 4500 предоставляет отличные 2D и 3D графические возможности и аппаратное декодирование видео. Система хранения данных выполнена с применением промышленных SSD и включает возможность построения RAID-массива. Этот богатый набор функций, собранный в одной системе, позволяет использовать M-Max 810 PR/MS3 для решения самых сложных вычислительных задач.

---

M-Max 800 PR/MS — высокопроизводительный защищенный промышленный компьютер для критически важных телекоммуникационных задач.

Новую заказную модификацию компьютера M-Max 800 PR/MS отличает наличие дополнительных 5 портов Fast Ethernet (Intel 82551) в дополнение к стандартному гигабитному (Intel 82567) и двух универсальных последовательных портов (RS-232, RS-422/485, RS-449, EIA-530, EIA-530/A, V.35 или X.21 (V.11)). Как и другие модели семейства, компьютер оснащен твердотельным накопителем емкостью 32 ГБ. Важной эксплуатационной характеристикой изделия является повышенная пыле- влагозащита (IP65).

Заключенный в защищенный алюминиевый корпус с двойным демпфированием ударов и вибраций, M-Max 800 PR/MS не имеет в конструкции подвижных деталей: ни вентиляторов, ни жестких дисков, чей ресурс и надежность ограничивают возможности системы.

---

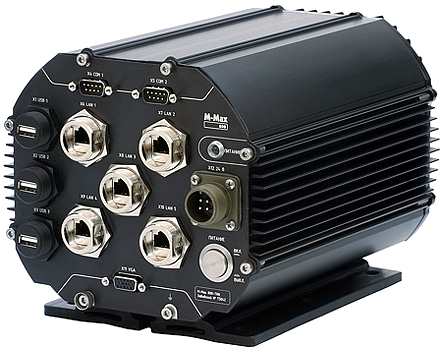

M-Max 800 PR/TRN-04 используется в корабельной навигационной системе. Поиск конструктивных решений и изменение набора комплектующих позволило снизить общую стоимость изделия, полностью сохранив функциональность компьютера. Самые заметные по фотографии изменения — это разъемы, остальные отличия скрыты внутри корпуса. Эта модель построена с применением запатентованной нами технологии, обеспечивающей отвод излишков тепла от электронных плат и компонентов.

---

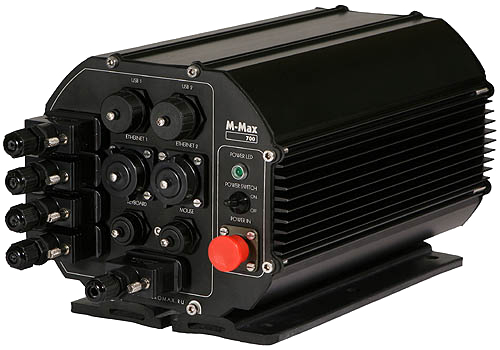

Главное отличие компьютера M-Max 700 PR mk.2 — оснащенность разъемами, защищенными по классу IP67. Допускается использование как стандартных, так и защищенных кабельных разъемов (общая степень защиты IP65 достигается только при использовании последних).

---

M-Max 400 — специализированный шлюз CAN-RS, разработанный для систем железнодорожной автоматики и телемеханики. Шлюз обеспечивает реализацию физического и программного интерфейса между сетями CAN и интерфейсами RS232.

Основные характеристики:

• Количество интерфейсов RS232 — 2 (гальванически изолированные).
• Количество сетей CAN — 2.
• Интерфейсов Ethernet — 1.
• Портов USB — 2.
• Питание — 9...40 В постоянного тока.

---

Еще одна бортовая модель M-Max 700 также выполнена в защищенном варианте, но уже с классом защиты IP66. Этот компьютер спроектирован и изготовлен для интеграции в существующий судовой комплекс для работы при температуре окружающей среды от −20 до +50 °C. «Энерговооруженность» основана на применении процессора Intel LV Pentium M 738 (1.4 МГц, 2 МБ L2 cache) и ОЗУ 1 ГБ DDR SDRAM.

Отличия от стандартной модели:

• 4 порта захвата видеоизображения CVBS.
• Защищенные ПК-совместимые приборные соединители.

В этой модели применяется патентуемая нами технология, обеспечивающая отвод излишков тепла от электронных плат и компонентов.

---

Рабочая станция на базе компьютера M-Max 700 доработана в соответствии с требованиями заказчика. Здесь добавлен CAN-порт.

---

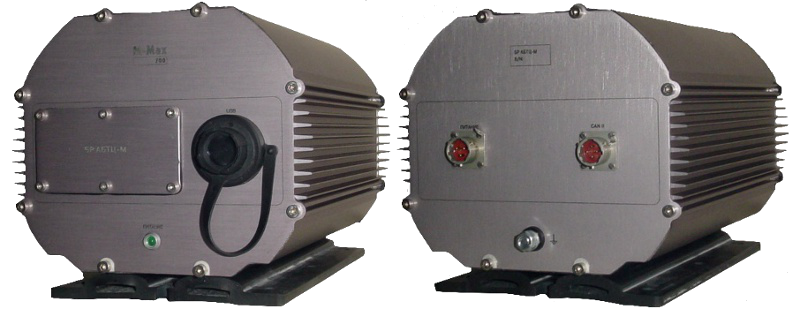

На фото показан специализированный компьютер на базе M-Max 700, выполняющий функции, аналогичные «черному ящику» самолёта. По двум каналам CAN производится запись различных параметров на объекте, чтобы при разборе нештатной ситуации можно было бы определить причину её возникновения.

---

На фото еще одна модификация компьютера M-Max. Данная модель оснащена процессором Intel LV Pentium M 738 (1,4 ГГц) и ОЗУ 1 ГБ DDR333 SDRAM. Установлена специализированная PCI-плата заказчика. Передняя и задняя панели доработаны под использование модифицированных разъемов, обеспечивающих класс защиты от внешних воздействий IP53 или IP64 (при установке соответствующих заглушек).

---

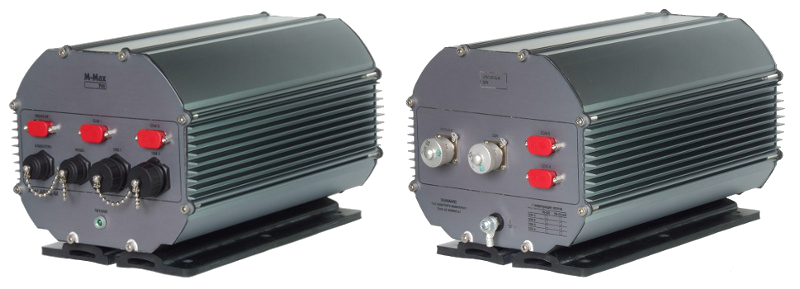

Модифицированный компьютер M-Max 700

На фото показан модифицированный компьютер M-Max 700.

На задней панели размещаются пять дополнительных разъемов, посредством которых подключаются каналы видео-ввода, и два CAN-интерфейса.

Фронтальная панель при этом осталась в стандартном исполнении.

---

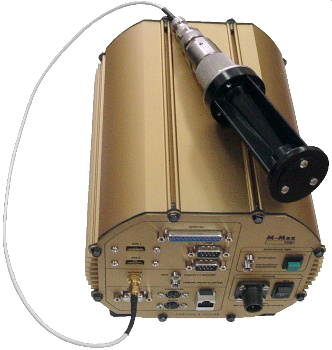

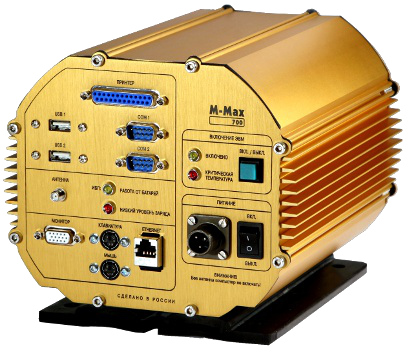

M-Max 700 со специальным покрытием

На фото показан M-Max 700 со специальным покрытием.

Компьютер обладает дополнительными функциями:

• Система предупреждения старта при сверхнизких температурах.
• Встроенный ИБП.
• Радиомодем.

---

Модифицированный М-Мax 600

На фото представлен модифицированный М-Мax 600. По просьбе заказчика компьютер оснастили прочными разъемами СНЦ 28 на лицевой панели, двумя дополнительными COM-портами и еще одним портом Ethernet. Машина не боится воздействия воды, грязи и нагрузок на внешние коммутационные части. Данная модель компьютера была разработана специально для применения на транспортных средствах в условиях повышенной вибрации и оснащена двойной системой демпфирования корпуса.

Надежность компьютера дополнительно обеспечивается использованием высококачественных виброустойчивых элементов.

---

Один из вариантов M-Max 600 с установленными пользовательскими платами. Эта модификация обеспечивает 32 аналоговых входа, 4 аналоговых выхода и 72 цифровых входа-выхода.

Представленный компьютер разрабатывался для задач по контролю процессов автоматизированного производства на предприятии.

Заказчиком были предъявлены требования надежной работы при установке в промышленном помещении в условиях высокой температуры и запыленности.

---

А на этом фото изображен тот компьютер, с которого многое начиналось — M-Max 600 в стандартном исполнении.

---

Накопленный десятилетиями опыт позволяет нам с уверенностью разрабатывать нестандартные решения, в том числе и в единственном экземпляре. Все модели спроектированы с возможностью расширения, основанной на мезонинной архитектуре и проприетарных особенностях конструкции компьютеров M-Max. В большинстве систем M-Max применяется запатентованная нами технология, обеспечивающая отвод излишков тепла от электронных плат и компонентов работающих в условиях повышенной вибрации.
